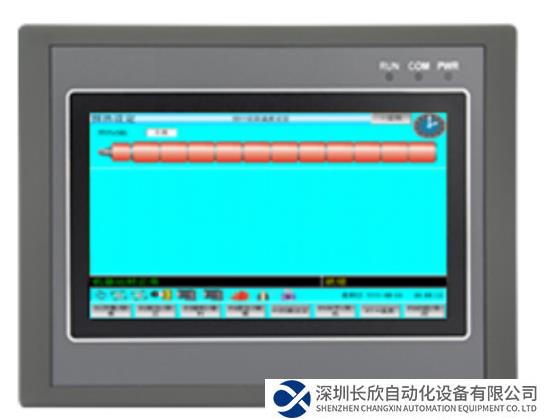

本案例是用PROFINET轉RS232網關鏈接顧美COOLMAY觸摸屏與PLC的配置案例，用到設備為西門子S7-1200PLC，PROFINET轉RS232網關， 顧美COOLMAY觸摸屏一臺。

PROFINET轉RS232網關鏈接觸摸屏的方法通常涉及以下步驟：

1. 硬件連接

首先，需要將RS232接口的設備（如觸摸屏）與PROFINET轉RS232網關的RS232接口相連。接著，將網關的PROFINET接口與支持PROFINET通信的PLC或其他網絡設備相連。這樣，觸摸屏就可以通過網關接入到PROFINET網絡中。

2. 配置網關

使用相應的配置軟件對網關進行設置。這通常包括安裝GSD文件（Global Software Directory，用于描述設備軟件特性的文件），設置PROFINET轉RS232網關的IP地址和設備名稱，以及添加所需的輸入輸出字節長度。

3. PLC配置

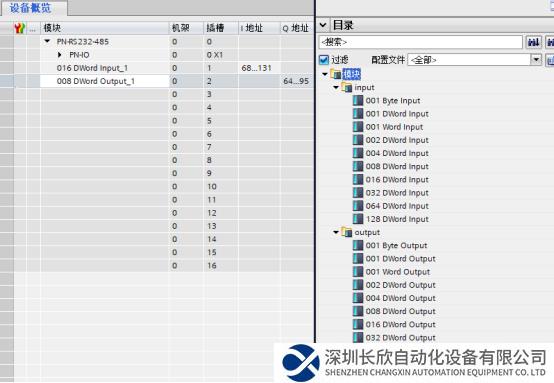

在PLC的編程軟件中（如西門子的TIA Portal或博途軟件），添加網關模塊，并進行相應的配置。這可能包括設置PLC的IP地址、設備名稱、以及定義輸入輸出地址等。

4. 定義通信參數

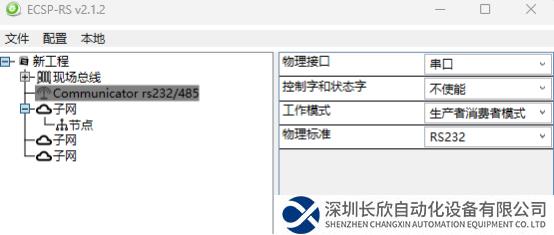

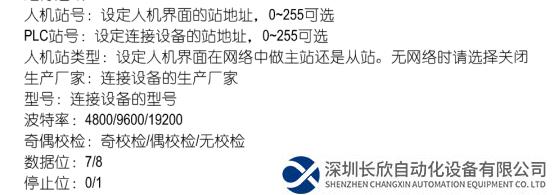

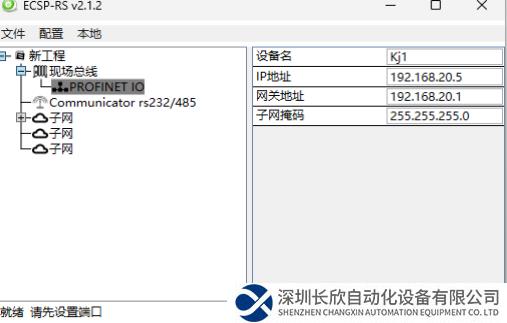

在網關配置軟件中，設置PN端的IP地址和設備名稱，確保它們與PLC中的配置一致。設定串口參數，選擇232或485串口，并根據需要配置工作模式（主從模式或消費者生產者模式）。

5. 添加消費者和生產者

在PROFINET轉RS232網關配置中，添加消費者節點以接收來自觸摸屏的數據，以及生產者節點以發送數據到觸摸屏。設置觸發字節、超時時間和子網離線動作等參數，以確保數據的正確傳輸。

6. 定義數據格式

定義發送和接收的數據格式，包括數據長度、內存映射地址等。確保觸摸屏發送的數據能夠正確映射到PLC的內存區域，并且PLC發送的數據也能夠被觸摸屏正確解析。

7. 下載配置

將PROFINET轉RS232網關的配置下載到硬件中，并確保PLC的配置也已下載。這樣，觸摸屏就可以通過網關與PLC進行通信了。

8. 測試和調試

最后，進行實際的測試和調試，確保觸摸屏能夠正確地發送和接收數據，以及PLC能夠正確處理這些數據。

以上步驟是一個基本的流程，具體的配置可能會根據不同的網關型號、PLC型號以及應用場景有所不同。在實際操作中，應參考具體設備的手冊和配置指南進行詳細配置。
