一、產品介紹

開關電源的防倒灌能力是指外部電壓對開關電源的影響力，避免產品的輸出端存在倒灌電壓時損壞開關電源。對于在不同輸出電壓間切換的系統、后端負載為電機類的感性負載的系統中，都有可能產生反灌電壓，功率越大的感性負載情況也會越明顯，實際產生倒灌電壓的大小、持續時間的長短，由系統應用的多樣性及復雜性決定。

金升陽推出可搭配我司750W以下電源產品使用的防止后端電壓倒灌的模塊產品FS-A(B)xxW系列，防倒灌電壓分別為24V、48V和75V。

二、產品優勢

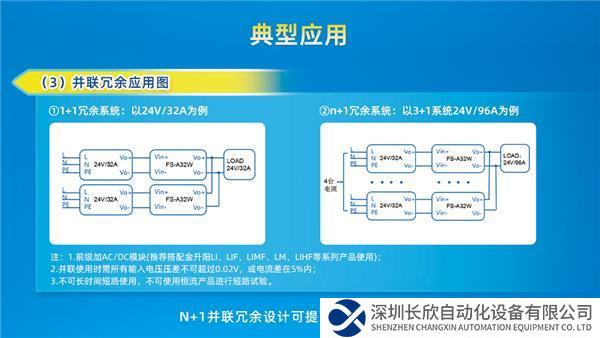

1、支持N+1冗余

產品可實現開關電源并聯冗余設計，N+1并聯冗余設計提高系統的可靠性

2、支持2倍防倒灌電壓

產品具有開關電源輸出端防倒灌電壓功能，輸出電壓倒灌時，可保護電源不損壞，提高開關電源可靠性

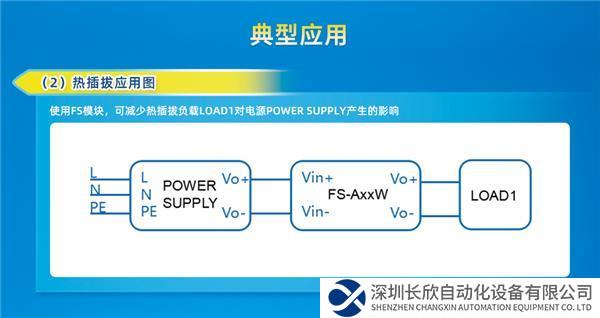

3、熱插拔功能

支持熱插拔功能

4、安裝方式可選

可兼容導軌安裝，方便客戶端使用安裝

三、產品特點

? 輸入電壓范圍：

12V：10-15VDC

24V：20-28VDC

48V：42-54VDC

? 工作溫度范圍：-40℃ to +85℃

? 效率高達99.5%

? 兼容各種安裝方式

? 支持輸出2倍電壓倒灌

? 支持N+1并聯冗余

? 符合EN62368認證標準

四、產品應用

1、應用場合

防倒灌模塊產品FS-A(B)xxW搭配金升陽750W以下電源產品使用。防倒灌模塊產品主要適用的情況：

①系統在不同的輸出電壓之間切換時會存在高壓電壓倒灌到低壓電源中，此問題在直流充電樁設備中比較常見；

②開關電源的負載是感性負載，負載工作時會產生感應電動勢，感應電動勢生成的電壓倒灌到開關電源的輸出端；

③在水電解氫氣和氧氣的設備中，也存在開關電源的輸出端有倒灌電壓現象。

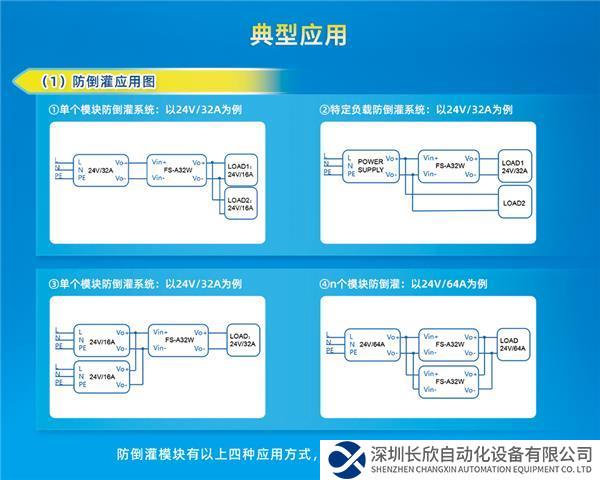

2、配套方案

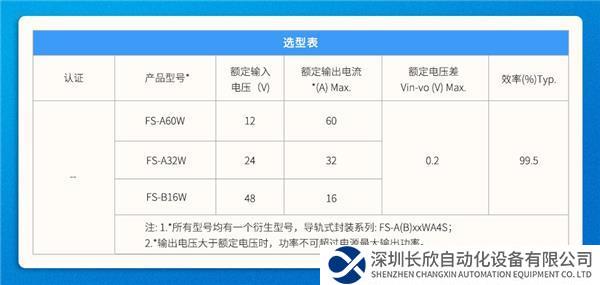

五、產品選型
