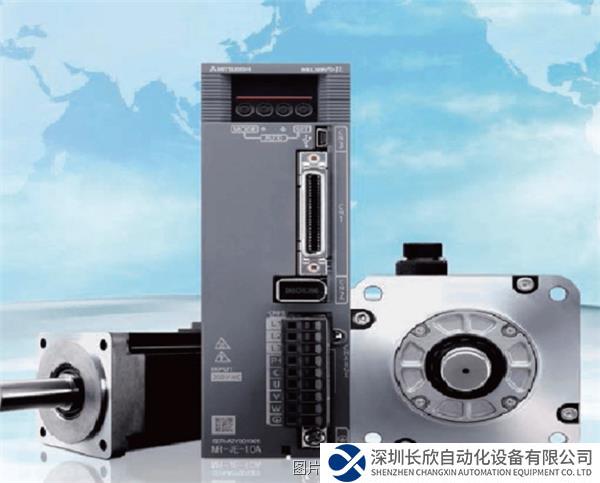

本案例用的設備有西門子PLC-ABplc,modbus tcp轉EtherNet/IP網關，MR-JE-_C伺服放大器。

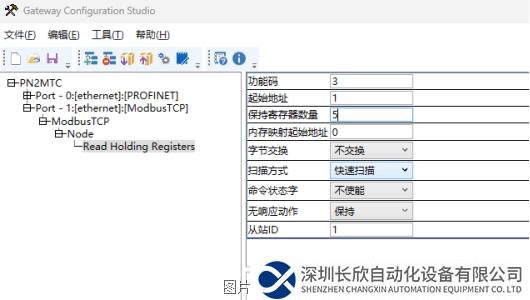

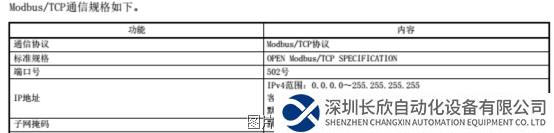

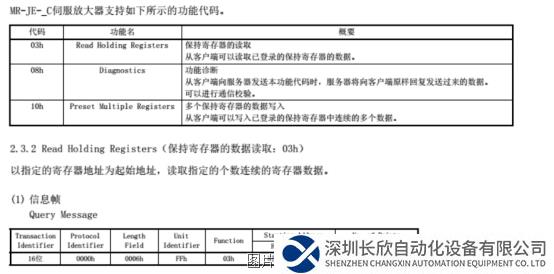

打開配置軟件Gateway Configuration Studio，根據伺服手冊在配置軟件中進行參數配置。

配置好參數后進行下載。之后配置AB PLC組態。

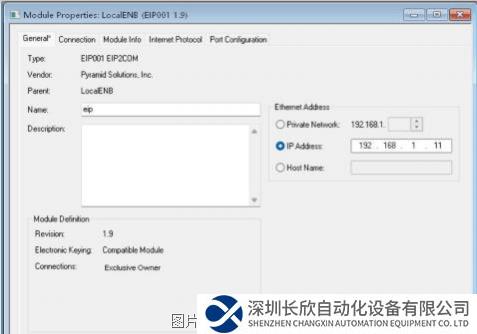

配置 Profinet轉 EtherNet/IP網關的設備名稱和IP地址，本例為BX1IP192.168.1.11（此處設備名稱可隨意寫，Profinet轉EtherNet/IP網關在 EtherNet/IP端不需要設置設備名稱）；

R

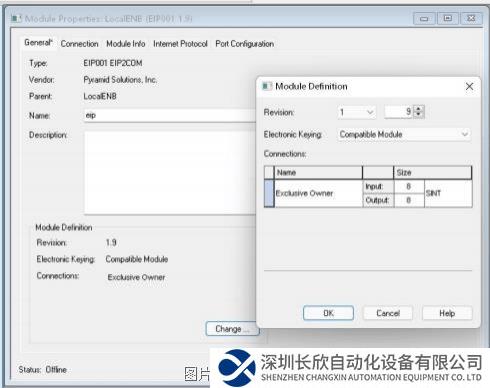

點擊 Change設置數據的輸入輸出長度，本例為 8 個字節；設置后可以即可下載。

PLC中組態中數據讀取顯示

根據產品手冊的地址說明可把modbus tcp轉EtherNet/IP數值放到PLC內存映射起始地址與博圖中的 eip：IData[0]地址相對應，本例中 I 地址為 0-7，若地址為 0 寄存器地址 256 號的數據就會映射到 I.Data 0后面數據依此往后按順序排列，從而進一步的對數據進行運算采集工作，以上就是modbus tcp轉EtherNet/IP網在PLC組態的快速配置。
