當前隨著全球對凈零減排的呼聲日益高漲，以光伏太陽能為代表的新能源產業如火如荼。在中國，搭配儲能技術的光伏發電正在成為時下頗為熱門的賽道，也的確是迎合了凈零減排潮流以及碳達峰碳中和政策的考量。

在臺灣地區的某光伏儲能項目中，為了實現多區域分布式光伏儲能站的監控管理，最終選擇了ORing公司提供的工業以太網解決方案，為智能化的儲能場站管理奠定了基礎。

系統需求

該光伏儲能項目分布于臺南、澎湖及臺東等縣市總共4處，中央控制室設置于臺北，總裝機容量為220MW。為了有效的掌握各處光伏儲能站的運行情況，該客戶在各個儲能站的EMS控制室安裝了IP相機和聯動的門禁卡系統，進行24小時監控；其次，還在每個場站周邊安裝了球形相機對現場情況進行實時觀察，可以拍攝到高低壓配電盤、變壓器、PCS設備、儲能柜及EMS控制室貨柜，以防止事故發生。

為此，該客戶亟需一套強大而可靠的工業以太網通訊解決方案，為視頻監控系統、SCADA和門禁系統等搭建其高效通訊的網絡，從而為分布式光伏儲能的智能管理提供堅實的基礎。

ORing解決方案

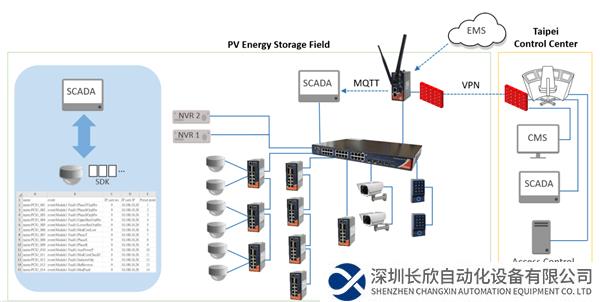

在現場端接入層采用IGPS-9084GP-LA工業級12口千兆網管型POE以太網交換機,提供現場端設備如IP攝像機，門禁系統的接入，之后通過光口上傳到匯聚交換機；匯聚層采用RGPS-92222GCP-NP-P工業級26口機架式網管型千兆PoE以太網交換機，實現各個監控點數據匯總和設備的接入；同時在匯聚點部署IMG-4312D+-D4G工業4G網關，通過4G方式于中心建立VPN通道，實現各個儲站站于控制中心系統安全通信。運維人員可在EMS控制貨柜或臺北控制室, 隨時掌握現場情況. 整個系統大概功能如下：

01

現場端部署IP相機, 對儲能現場EMS控制室貨柜大門的人員進出進行24h無中斷監控及錄像存盤; 門禁刷卡時也會連動IP 相機進行紀錄; IP相機及門禁卡片閱讀機連接到現場端接入交換機IGPS-9084GP-LA。監控系統采用主備架構, 每個案場使用兩臺NVR同時儲存數據, 避免數據遺失或單臺NVR異常時無法收到告警信息。同時告警數據的實時影像, 可根據當前告警點位，呈現該告警的描述/數值, 并可自動切換至對應的IP相機。

02

針對現場端四周圍墻設置的球形相機，就近接入IGPS-9084GP-LA接入交換機，之后統一通過光纖上傳到接入層交換機；另一方面EMS信號會通過IMG-4312D+-D4G網關, 透過MQTT傳至SCADA, SCADA除了發告警以外, 也會同時將信號傳給現場NVR, NVR則會將球形相機轉動至指定位置, 使其拍攝告警產生的點位位置; 同時, 臺北控制中心CMS會自動接收現場監控畫面, 工程師可進一步遠程操控、拉近相機鏡頭以拍攝細部的電力設備情況。

通過這套工業以太網通信系統的建立, 并搭配智能管理系統, 最終為光伏儲能電站客戶提供完整的綠電供需服務、穩定供電, 朝凈零碳排的目標前進。

為何選擇ORing？

工業級產品，高EMC等級，保證現場高電磁環境下產品的高度可靠

全部監控設備都通過POE供電，簡化布線，降低布線成本

從方案規劃，到產品選型，軟件開發，系統集成，提供一站式服務
