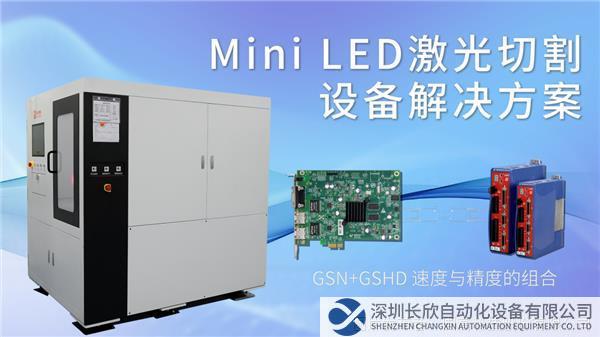

固高科技針對Mini LED激光切割機開發的解決方案采用GSN網絡型運動控制器和GSHD網絡型高性能伺服驅動器，運動控制器和驅動器之間采用固高自主知識產權的gLink-Ⅱ千兆等環網協議進行指令傳輸，滿足設備高精高速的工藝需求，確保設備在高速運行的同時定位精度和重復定位精度在微米級。

Mini LED激光切割機解決方案

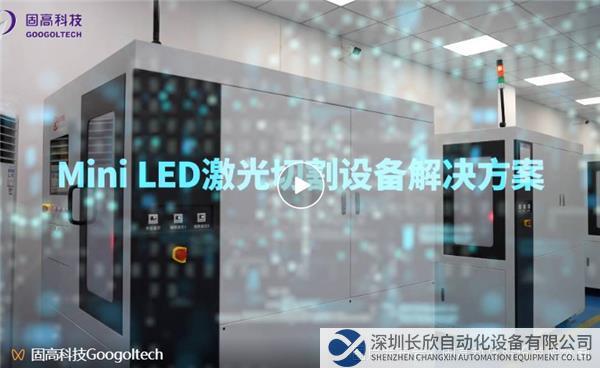

(點擊圖片觀看視頻)

同目前主流顯示技術LCD相比，Mini LED具備更優良的顯示效果，更快的響應速度，更低的功耗和更小的尺寸，因此被越來越多的消費電子終端廠商應用在顯示和背光產品中。LED芯片需要利用激光切割設備進行切割，以氮化鎵芯片為例，氮化鎵材料需要在藍寶石襯底上生長得到，但藍寶石質地堅硬，在自然界中僅次于金剛石，需要利用激光切割設備才可以實現精準、快速地切割。Mini LED芯片尺寸在100-200微米之間，與傳統LED芯片相比尺寸大幅縮小，對激光設備切割精度的要求提高、誤差容忍度降低，Mini LED激光切割設備的制造難度大幅增加。

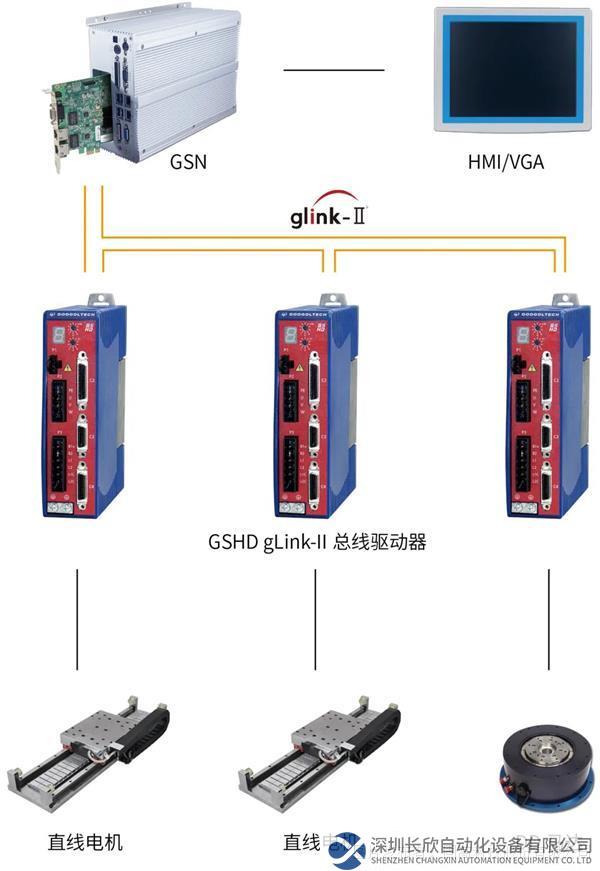

解決方案架構圖

性能指標

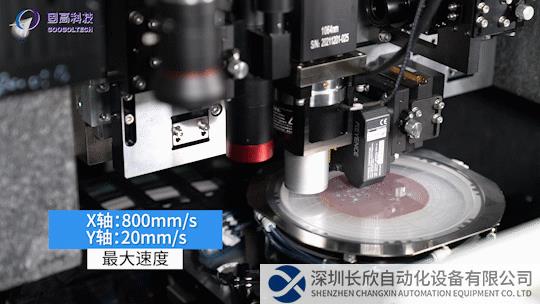

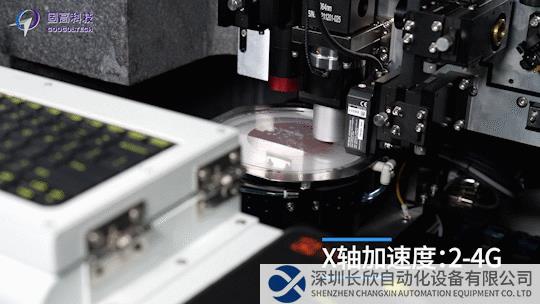

● X 軸最大速度：800 mm/s，加速度：2-4G；Y軸最大速度：20mm/s；

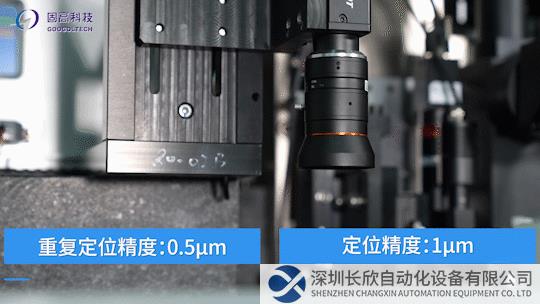

● 重復定位精度：0.5um，定位精度：1um；

● X軸整定時間：20um/15ms；

● X軸最大加工長度：136mm，到位時間：210ms (包含整定時間）；

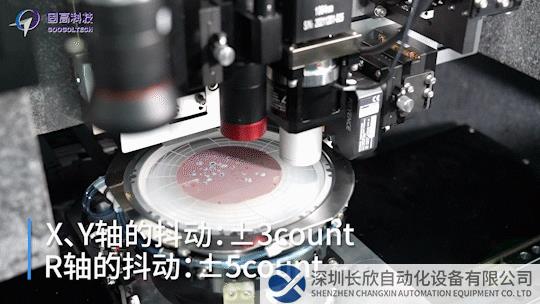

● 加工時 X、Y 軸的抖動±3 count；

● 加工時 R 軸的抖動±5 count；

● XY 軸不動情況下，R 軸抖動量：±0.5um。

固高科技于1999年發足于香港科技大學，是亞太地區首家擁有自主知識產權，專業從事運動控制及其自動化核心技術研究與開發的國家級高新技術企業，是國內外該領域的重要標桿企業之一。固高科技一直致力于運動控制技術、伺服驅動技術、機器視覺技術、工業現場總線以及工業設備物聯云平臺五個方面的核心技術研究。通過深入的國內外合作、產學研結合、積極培育建立創新創業的商業生態，將固高科技的運控產品廣泛應用于微電子、機器人、數控機床、電子加工和檢測、印刷、包裝、及生產自動化等工業控制領域。
