行業背景

從2013年開始，國務院為首的各級部門陸續發布推進智慧礦山建設的意見稿，2017年，國家質檢總局、國家標準化管理委員會發布了《智慧礦山信息系統通用技術規范》，正式推動智慧礦山發展。根據自然資源部披露，2021年我國將建成100個初級智能化示范煤礦，到2050年全面建成安全綠色、高效智能礦山技術體系，實現安全綠色、高效智能化生產。

引言

礦山智能化是當前我國礦山所處的階段，BIM技術、大數據技術、5G、云計算技術得到應用，實現了局部閉環運行、多個系統聯動、以及專業決策、閉環運行體系、遠程診斷維護、智能決策分析、系統預測預判。正在逐步由單個系統智能化向多系統智慧化方向發展，建成智能感知、智能決策、自動執行的煤礦智能化體系，初步形成空間數字化、信息集成化、設備互聯化、虛實一體化和控制網絡化的智慧礦山。

憑借多年服務于煤礦企業的深厚積累，上海兆越通訊技術有限公司聚焦礦山生產智能化、安全智能化、支撐系統智能化變革趨勢，持續完善智能化礦山的整體建設思路和方案，打造出一系列兆越通訊智慧礦山解決方案，助力中國礦山全面實現“數字化”和“智能化”，幫助煤礦企業共建安全、高效、綠色、低碳的安全生產之路。

方案篇

01.360度全方位賦能礦山“智能化”

——核心交換機/亮點;堆疊技術<<<<

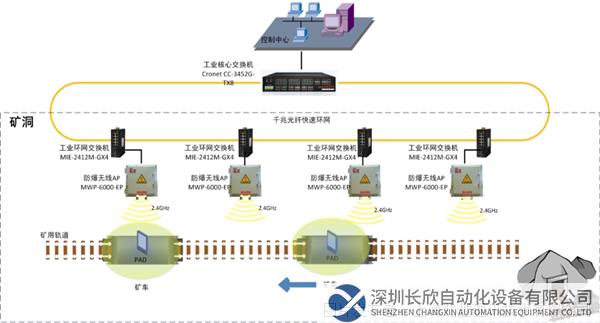

方案拓撲圖

方案特點

1.設備可靠性

兩臺及以上交換機可以通過堆疊技術實現橫向虛擬化成一臺交換機。當堆疊/集群系統的一個主用的成員交換機發生故障時，堆疊/集群系統的備份成員交換機會將系統承載的業務整體遷移到備份交換機而不產生業務中斷。

2. 鏈路可靠性

在網絡中通常在設備間采用雙上行鏈路的冗余設計和環網來提高設備間鏈路的可靠性，同時對于冗余鏈路常用鏈路聚合的方案將多條物理鏈路通過LACP協議虛擬成一條邏輯的Eth-Trunk鏈路。增加帶寬、提供可靠性、負載分擔。

3. 優先級流量優先級

網絡中承載的業務一般有語音、視頻和數據業務，以及傳輸業務數據需要的網絡協議控制信令，識別、分類以及流標記的工作。在接入交換機上可以給不同的業務分配不同的優先級，然后網絡側按優先級進行調度。各種業務的QoS指標主要有帶寬、丟包率、時延和抖動。

02.打造礦山安全防護體系

——防爆無線AP 亮點：防爆等級高+無線定位<<<<

方案特點

1.Ex bⅡBT6防爆等級無線AP對煤礦內部進行無線信號覆蓋，減少發生危險事故的可能性。

2. 交換機設備組成千兆光纖快速環網，自愈時間≤20ms，骨干網絡強壯穩固。

3. 設備全工業級設計，適應煤礦內部惡劣環境。

4. 礦車移動過程中，無線信號自動進行快速漫游，數據傳輸免受影響。

5. 無線定位功能與語音通信、應急廣播、安全監控等系統進行聯動，使生產調度與應急措施更加科學、直觀、快捷。

6. 車上配備各種監測設備，可直接呈現車上平板界面供現場人員查看，也可實時傳至控制中心供中心工作人員進行及時運維。

03.創新技術，支撐煤礦深度開采

——5G CPE/亮點：5G+WIFI6<<<<

方案拓撲圖

方案特點

1.采用高帶寬、低延時、高可靠的5G傳輸網絡, 直接掌控各類礦端設備并做出條件反射式的高速、準確反映。

2. 無線覆蓋網絡建設有效減少煤礦井下光纜電纜數量及設備數量，所有新建系 統的數據傳輸可以就近無線接入，使新建系統的投資成本降低。

3. 提供有線傳輸接口，保證設備接入方式最大兼容型。

4. 滿足本安要求，發射功率可調節，可置于防塵箱，支持雙SIM卡接入，實現冗余備份，保障通訊可靠性。

系統篇

礦山智能化

一、全工業以太網架構

采用典型的三級網絡結構：核心層，匯聚層，接入層，所有承載網設備使用全工業以太網架構，為整個系統提供專業提供可靠的語音、數據、圖像傳輸服務。

二、環網組網方式

方案中核心數據鏈路采用環網的組網方式，匯聚交換機采用千兆光纖串起來，形成千兆光纖環網，采用MR-ring快速環網協議。

三、雙上行網絡

接入層網絡上行采用雙上行網絡，即在匯聚交換換機和接入交換機之間使用網狀冗余連接方式，充分保證控制中心網絡的冗余性。

四、一網承載&一網傳輸

5G CPE（內置芯訊通5G模組入網，煤礦井下眾多的設備如煤礦智能巡檢機器人、煤礦機器人、自動駕駛、綜采設備等煤礦裝備系統能獲得高速的5G網絡連接，實現了井下語音、視頻、數據一網承載，各種智能化操作系統信息的一網傳輸。

解決井下設備入網難點：

1、Wi-Fi傳輸：信號抗干擾能力弱;覆蓋面積有限;穿透力弱;機械設備的連接容易掉線

2、有線連接：井下地形復雜難以布線;設備過多戰線過長;線頭易脫落造成數據傳輸中斷5G CPE助力井下設備連網。

井下的作業情況的數據信息可以實時傳回至地面總調度室，調度人員通過大屏幕便可以實時觀看深井下的采掘、運輸、檢修等情況，實現井上井下實時通話，有效提高安全性和生產效率。

產品篇

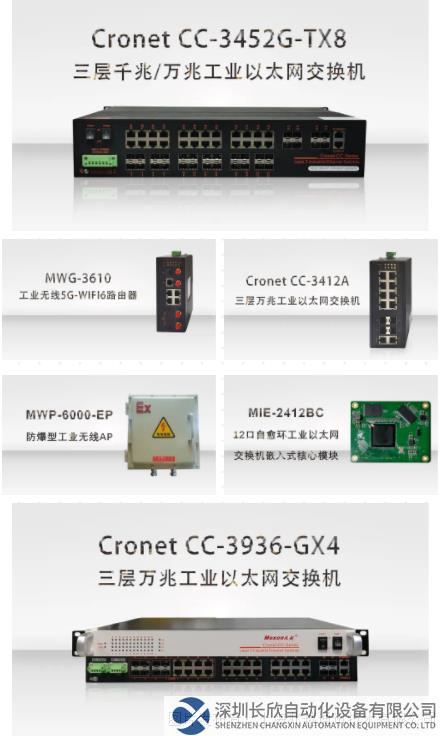

01.設備類產品<<<<

02.軟件類產品<<<<

MOS（Mexon Operation Sysrem）可靠的網絡操作系統。抽象的軟件系統結構，專為網絡設計優化的工業通訊產品操作平臺，類似于CISCO IOS、華為 VRP、華三Comware。

MOS網絡操作系統兆越完全自主知識產權，為多種硬件平臺提供一致的網絡界面、用戶界面和管理界面，并提供靈活豐富的應用解決方案。網絡功能：二層和三層網絡功能，以及網絡安全特性，實現網絡高可用性和管理性能的完美組合。
