系統概述

平升電子排水管網在線監測（排水管網信息化） 排水管網監測設備 排水管網流量和液位在線監測系統通過在排水管渠及其附屬構筑物（窨井）內安裝監測設備，實時監測液位、流速、流量等指標，數據越限自動報警，通過4G/5G/NB-IoT無線網絡將現場信息遠傳至監控中心軟件。該系統幫助排水管理部門全面動態了解管網運行情況和變化規律，及時發現管網淤堵、污水溢流等現象，以便快速做出管道疏通、排澇防汛響應。為排水管網安全、健康運行提供有力保障，同時為管網運行調度、養護管理、改造設計提供有效的數據支撐，提升排水管網信息化管理水平。

排水管網流量和液位在線監測系統，可擴展水質監測、井蓋移位監測、有害氣體濃度監測、視頻監控、壓力監測等。

常規測點分布

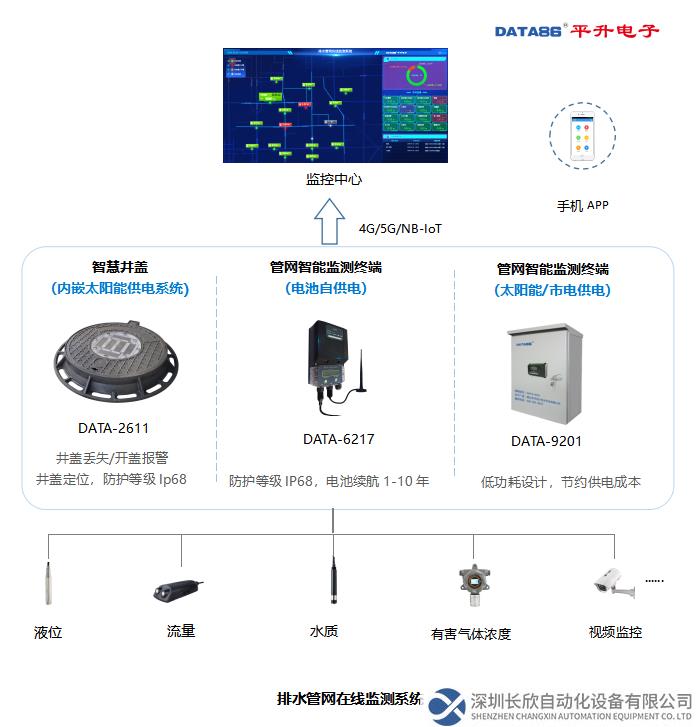

系統構成

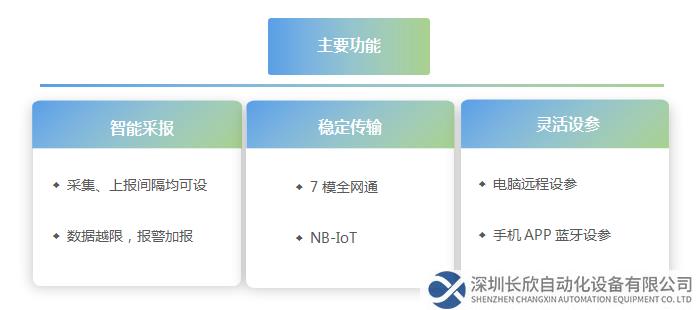

系統功能

在線監測各指標，實現管網信息化

◆液位、流量監測：全流程液位、流速和流量監測，掌握全網運行情況，為管網分析和運行調度提供數據基礎。

◆水質監測：在線監測pH、溫度、電導率、懸浮物、溶解氧、懸浮物等水質指標。

◆井蓋移位監測：井蓋移位時自動報警，可及時發現并處理，保障居民出行安全。

◆有害氣體濃度監測：監測管道內硫化氫和甲烷等氣體，越限報警，便于及早發現處理，避免管道爆炸事故發生。

◆視頻監控：在易澇點布設視頻監控，掌握路面積水實況，以便及時采取防洪排澇措施；

在重點排水戶排水口布設紅外視頻監控，夜間偷排時自動報警并觸發拍照，及時發現偷排事件。

◆壓力監測：在帶壓力的排水管段，設置壓力監測點，越限報警，便于及時發現管道破損和污水泄漏。

智能預警報警，及時發現管網異常

◆ 管理者可根據監測預警目標，動態修改和配置監測設備中各種測量的預警值和報警值；

◆ 數據越限、電量不足、網絡異常、設備故障時，系統自動報警；

◆ 便于及時發現管網淤堵、污水溢流等異常現象，快速采取措施避免事故發生，減少人民生命財產損失。

多角度統計分析，提高管理效率

◆ 自動統計小時均值、日均值、月均值、工作日均值、周末均值等多種形式的數據，按需生成圖表，提高管理效率；

◆ 生成液位、流速、流量等各類專題圖，展示各種測量變化趨勢，實現排水管網在線分析、淤堵分析、內澇分析，為管網改造、淤堵處理、應急防汛提供決策依據。

主要監測設備

排水管網在線監測設備

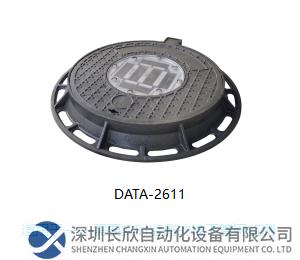

（一）智慧井蓋（內嵌太陽能供電系統） ★電能源源不斷無需更換電池，連續陰雨20天供電無憂 ★實時監測窨井水位每一分鐘變化，幫助城市安全度汛 ★防護等級IP68，不懼窨井潮氣和長期水下浸泡 ★井蓋安全監測，開蓋/丟失/松動自動報警

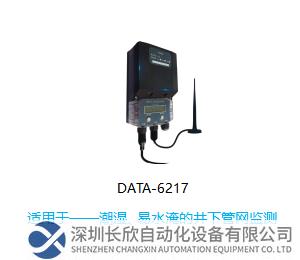

（二）管網智能監測終端（電池自供電） ★電池供電，微功耗設計，電池續航1-10年 ★防護等級IP68，不懼窨井潮氣和長期水下浸泡 ★安裝簡單，無需破路，井下壁掛安裝

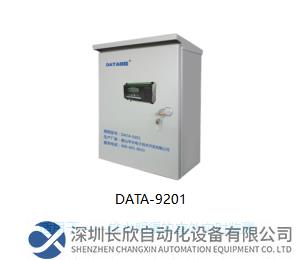

（三）管網監測終端（市電/太陽能供電） ★低功耗設計，節約電能，降低供電成本 ★市電/太陽能供電可選，可實時監測 ★4G/5G傳輸時，可擴展視頻/圖像監控 ★井外立桿安裝或壁掛安裝

液位計

主要特點：

★測量精度高（0.1%~0.5%FS可選）      ★防護等級IP68

★極速響應 靈敏度高                  ★耐腐蝕性強

流量計

主要特點：

★適合淺流、非滿流、滿流、管道過載、低流速、逆流等各種工況的測量

★集液位、流速、流量測量于一體  ★測量精度高    ★防護等級IP68

監控軟件

	一張圖總覽整個管網的健康狀況			智能統計分析，輔助管理
	基于管網GIS，顯示所有測點位置、數據、報警狀態、設備狀態。			智能分析數據變化趨勢，圖表形式展現，按客戶需求生成日、月、年度報表，提高管理效率。
	歷史數據查詢，便于追溯			預警預報，自動提醒
	系統自動生成歷史記錄，可查詢任意時段任意數據。			數據越限時自動彈窗報警信息； 預警和報警限值可設。
	設備及用戶管理			手機APP，方便巡檢
	可添加、刪除，修改設備信息，便于改進和修正監測方案； 用戶權限可設，以滿足多級用戶管理需求。			同步監測、查詢數據、接收報警，提高巡檢效率，便于及時發現報警信息并處理管網故障。
	無縫對接其它平臺
	可通過OPC、WebService、數據庫等形式對接智慧城市、海綿城市等其它平臺，共享相關數據。

典型應用案例
