IGBT絕緣柵雙極型晶體管(Insulated Gate Bipolar Transistor)是能源變換與傳輸的核心器件，俗稱電力電子裝置的心臟，作為國家戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。

IGBT是由雙極型三極管和絕緣柵型場效應管組成的復合全控型電壓驅動式功率半導體器件, 兼有金氧半場效晶體管的高輸入阻抗和電力晶體管的低導通壓降兩方面的優點。

行業應用

IGBT模塊在新能源領域發揮著至關重要的作用，是電動汽車及充電樁等產品設備的核心技術部件。盡管一塊IGBT模塊最小不過巴掌大小，卻是“驅動”電機控制器的命脈。電動汽車加速能力怎么樣、最高時速多少、能源效率如何，關鍵取決于IGBT。其在電動汽車中主要有以下幾個方面的應用：

• 電機控制器——主逆變器中，IGBT將高壓電池的直流電轉換為驅動電機的交流電；

• 車載空調——通過逆變器將高壓電池的直流電轉換成交流電后，驅動空調壓縮機電機進行工作；

• 車載充電器——IGBT參與220V交流電轉換為直流電并為高壓電池充電；

• 直流充電樁——IGBT是充電模塊的關鍵組成部分，是充電過程中電力轉換與傳輸的核心器件。

圖片源于網絡

解決方案

IGBT模組在封裝階段需要驗證芯片、封裝殼體的精密尺寸，以防引起封裝缺陷。封裝缺陷主要有引線變形、底座偏移、翹曲、芯片破裂等方面問題，這些缺陷無一例外都會產生質量問題，造成安全風險和經濟損失，因此對于IGBT模塊的檢測需要達超高精度的要求。

針對IGBT的質量檢測需求，海克斯康提供了效率與精度兼備的檢測方案，主要針對IGBT單體和模組的平面度，PIN針的高度和位置度，螺紋孔位置度，模組功率端子位置度等方面，實現IGBT的高質量檢測：

• OPTIV CLASSIC高精度復合式影像儀，配備了高分辨率的工業相機和電動無極變焦鏡頭，搭配線激光傳感器，可以實現對PIN針的高度、平面度等尺寸測量；影像滿足平面尺寸測量和位置度測量；

• 針對PIN針位置誤差大的問題，海克斯康特有的圖像識別技術可以快速定位并實現自動化測量，測量效率高，能夠實現CT≤2min/PCS；

• 除了硬件設備的加持，海克斯康自主研發的Metus計量軟件，可實現測量程序二次開發，測量結果可上傳至MES系統；

• 方案集成了讀碼器，可識別產品二維碼，實現產品與測量結果的高度匹配；

• 機器四周設置無死角的安全光柵，確保人員和設備安全。

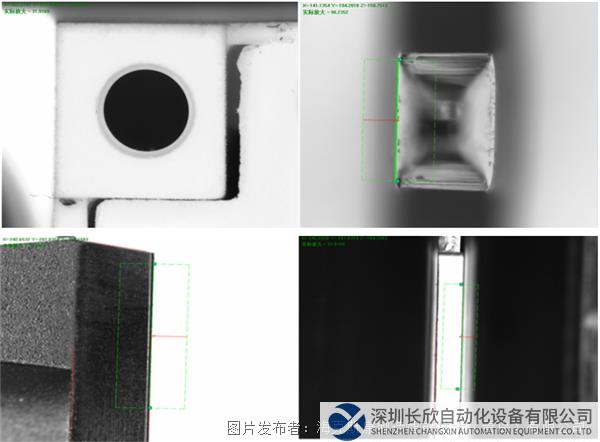

IGBT模組測試圖

隨著技術的不斷發展和創新，海克斯康將持續為IGBT領域用戶提供優質的解決方案，包括自動化測量、安全防護、數據互通等，助力用戶提升現場檢測效率和生產管理能力，賦能行業快速提升和高質量發展。
