MODBUS-TCP轉Ethernet IP網關連接空壓機

文章作者：長欣小編 人氣：發表時間：2023-06-27 09:03

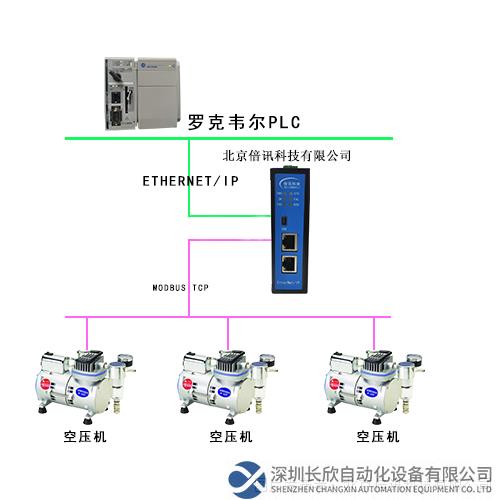

本案例是工業現場應用倍訊科技生產的Ethernet/IP轉Modbus-TCP網關連接AB PLC與空壓機的配置案例。使用設備：羅克韋爾PLC，倍訊科技Ethernet/IP轉modbus-TCP網關，空壓機設備、Pc電腦一部。

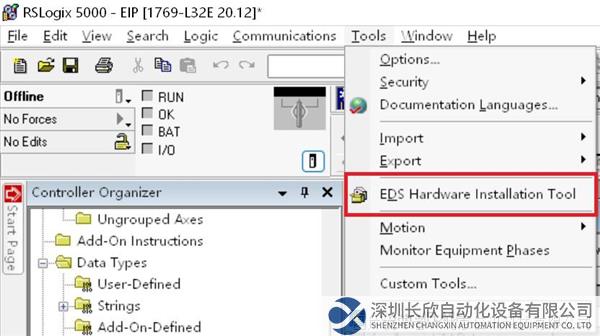

1、打開RSLogix5000，進行硬件組態，首先添加 Profinet 轉 EtherNet/IP網關的 EDS 文件；


2、安裝完成后添加模塊，選擇 New Module；

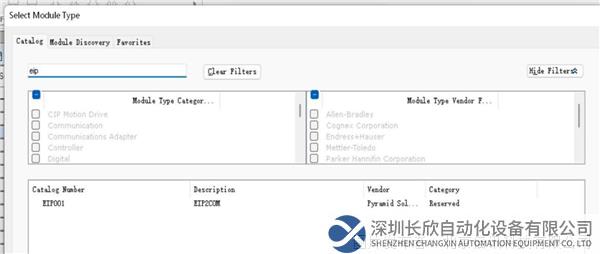

3、輸入 EIP 尋找 Profinet 轉 EtherNet/IP 網關模塊，名稱顯示為 EIP001；


4、雙擊 Profinet 轉 EtherNet/IP 網關模塊設置參數；

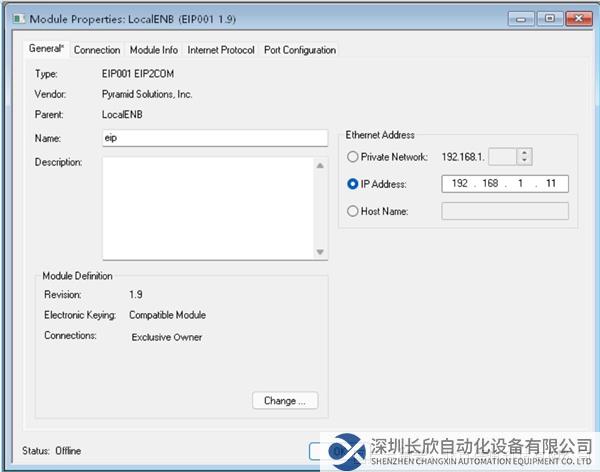

5、設置 Profinet 轉 EtherNet/IP 網關的設備名稱和 IP 地址，本例為 eip IP192.168.1.11（此處設備名稱可隨意寫，Profinet 轉 EtherNet/IP 網關在 EtherNet/IP 端不需要設置設備名稱）；



6、點擊 Change 設置數據的輸入輸出長度，本例為 8 個字節；


7、下載配置到 PLC，打開配置 Profinet 轉 EtherNet/IP網關軟件GATEWAY CONFIGURATION STUDIO；

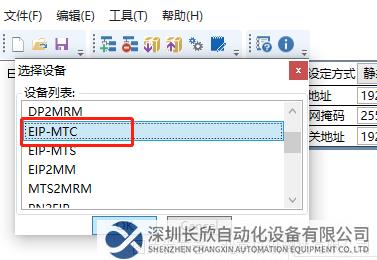

8、打開網關配置軟件進行ModbusTCP參數配置，點擊紅圈中的新建，選擇EIP-MTC（MODBUS TCP主站）；

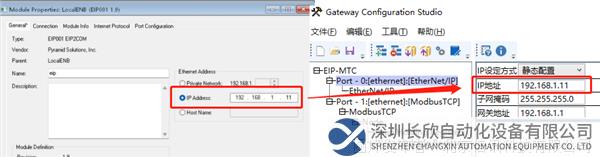

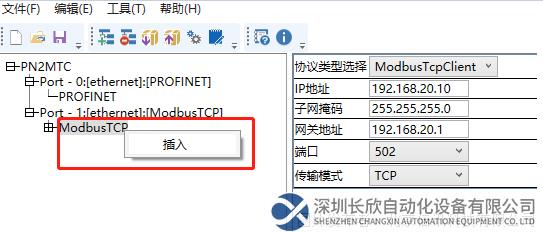

9、設置 Profinet 轉 EtherNet/IP網關的IP地址和字節數要和PLC組態保持一致，繼續右鍵點擊插入，插入Node；

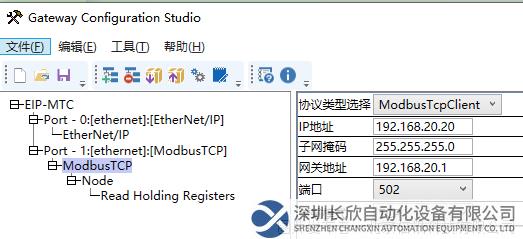

10、設置ModbusTCPip地址，IP地址是 Profinet 轉 EtherNet/IP網關網口地址， Profinet 轉 EtherNet/IP網關地址為過濾交換機地址需設置為不沖突地址即可；


11、根據脈沖電源功能表在配置軟件中進行配置；

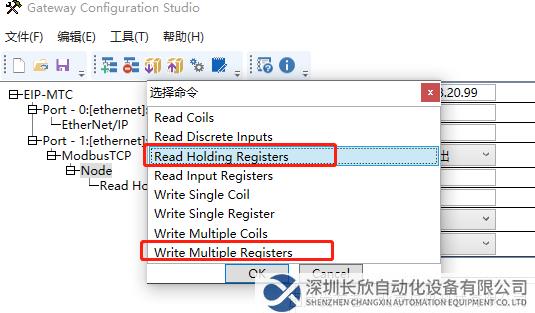

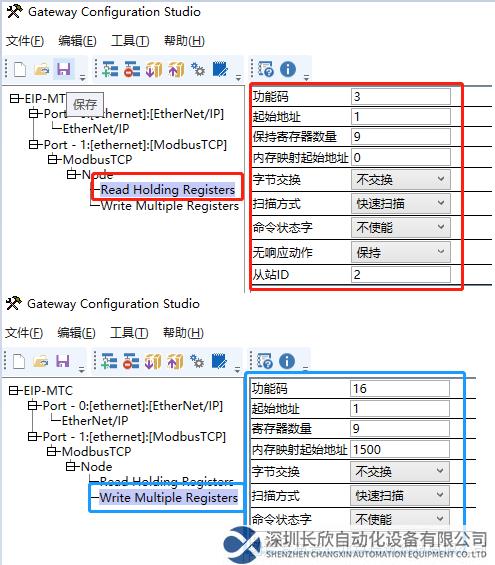

12、添加功能碼分別是讀03功能碼，寫16功能碼；


13、紅色框內地址40001對應配置軟件的起始地址1；功能碼3；讀9個寄存器（內存映射地址從0開始，對應博圖網關組態的 I 地址第一位。）紅色框內地址40017對應配置軟件的起始地址17；功能碼16；讀30個寄存器（內存映射地址從1500開始，對應博圖網關組態的 Q 地址第一位）；
