本案例是客戶現場有RS232協議的稱重儀表一臺，需要接入到西門子Profinet網絡中，但是沒有辦法直接使用，需要通過RS232轉Profinet網關實現，所需設備：西門子1200PLC一臺、RS232轉Profinet自由協議網關一臺、防水稱重儀表一臺；

1、使用方法，首先創建新項目文件；

2、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉Profinet網關和PLC還沒有進行連接處在未分配狀態；

3、點擊未分配與PLC進行連接后就可以對RS232轉Profinet網關的屬性進行參數的設定；

4、RS232轉Profinet網關屬性，修改RS232轉Profinet網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號），需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱；

5、添加需要的輸入（inptu）、輸出（output）字節數。添加字節數根據需求進行添加；

6、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

7、打開RS232轉Profinet網關配置軟件；

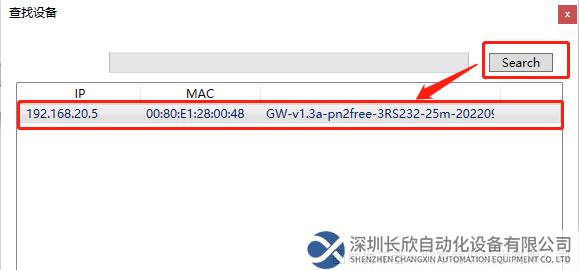

8、RS232轉PROFINET網關配置軟件中，要設置設備名和IP地址并且與博圖的RS232轉Profinet網關組態要完全一致。RS232轉PROFINET網關配置軟件中，本案例用生產者、消費者模式進行配置，需要注意的是：設備名不要添加/*-這類符號；

9、RS232轉PROFINET網關配置軟件中，本案例用生產者、消費者模式進行配置；

10、RS232轉PROFINET網關配置軟件中，右鍵子網添加節點，根據天平手冊設置波特率等其他相關參數；

11、RS232轉PROFINET網關配置軟件中設置好所有參數后，進行配置下載；

12、打開防水稱重儀表手冊，設置好設備的232總線參數（輸出方式，波特率數據位置等）注意：RS232轉PROFINET網關波特率最高為115200，如需更高波特率請聯系定制，設置RS232轉PROFINET網關的IP地址及設備名稱（與PLC保持一致）；

13、設置RS232轉PROFINET網關232參數；

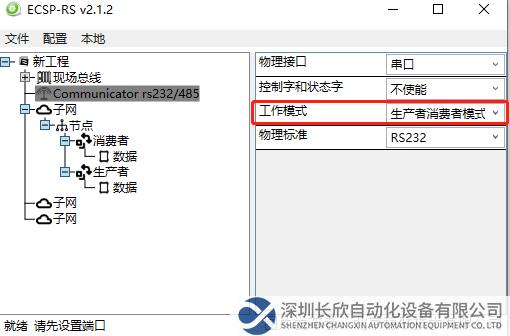

14、RS232轉PROFINET網關可設置為主從模式和生產/消費者模式、主從模式需要從站應答方可繼續發送指令、生產消費者模式輸入與輸出互不干擾，物理標準改為232接口模式，RS232轉PROFINET網關分為3個232口需要單獨設置可分別帶三臺232設備；

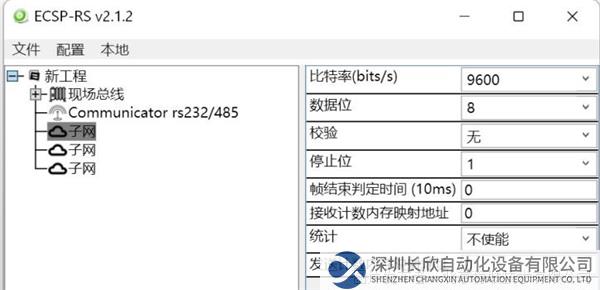

15、設置RS232轉PROFINET網關的232參數波特率數據位校驗停止位等（與連接設備保持一致），以生產消費者模式為例，添加生產者或者消費者；

16、添加消費者接收設備數據；

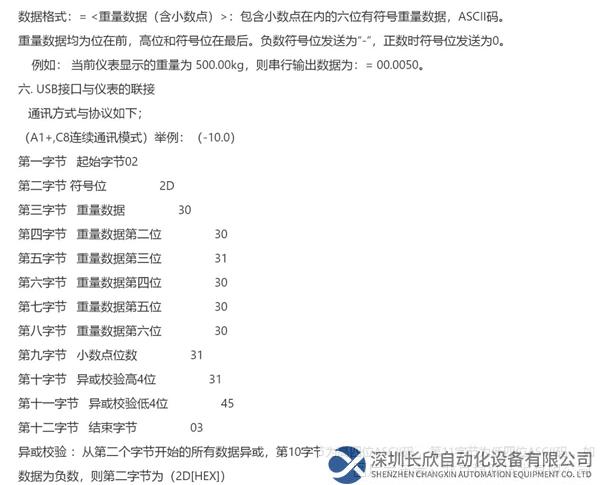

17、根據設備手冊得知，儀表有三種發送模式；

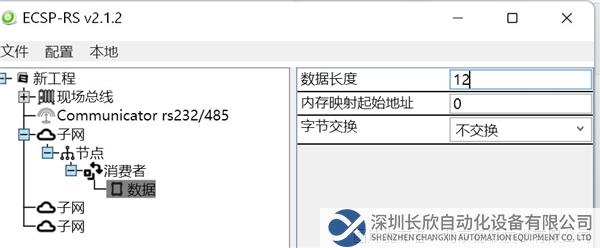

18、由范例可知儀表發送字節數為12個字節，所以數據長度為12；

19、數據長度設置為12如長度不對那么從站數據長度對應不上則會被RS232轉PROFINET網關廢棄，不會發送到PLC。內存映射起始地址對應PLC的I地址IB68.配置完成后下載至RS232轉PROFINET網關并重啟后即可使用；

20、同理將發送設置成對應的數據長度，如果從站沒有回復，可以把RS232轉PROFINET網關換成生產消發送即可。內存映射起始地址1500對應PLC的Q地址起始本例為QB64開始；

21、配置好后將工程下載到RS232轉PROFINET網關即可。
