本案例介紹的是通過無錫耐特森RS232轉PROFINET網關將RS232協議的POS稱設備接入西門子PLC1200 PROFINET網絡的使用方法：

1、首先創建新項目文件，填寫好相對應的項目名稱然后點擊創建；

2、導入RS232轉PROFINET網關GSD文件。將RS232轉PROFINET網關的GSD文件拷貝放到任意位置。打開博圖建立新項目，進入設備和網絡在選項中選擇管理通用站描述文件，安裝GSD文件。

3、搜索GSD文件存放文件夾搜索到GSD后選擇安裝，等待安裝成功；

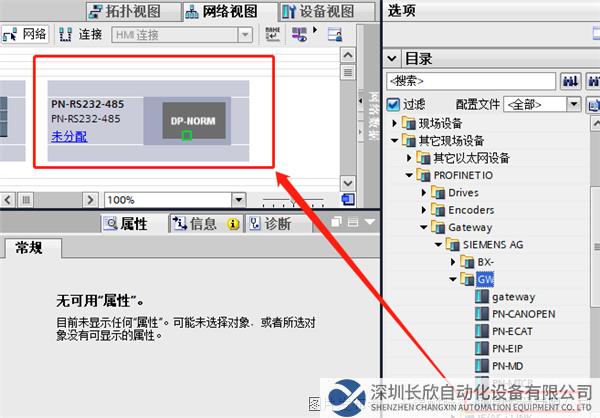

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，RS232轉PROFINET網關和PLC還沒有進行連接處在未分配狀態；

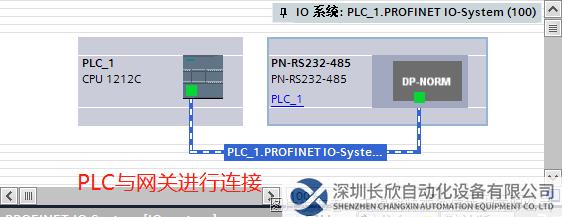

5、點擊未分配與PLC進行連接后就可以對RS232轉PROFINET網關的屬性進行參數的設定；

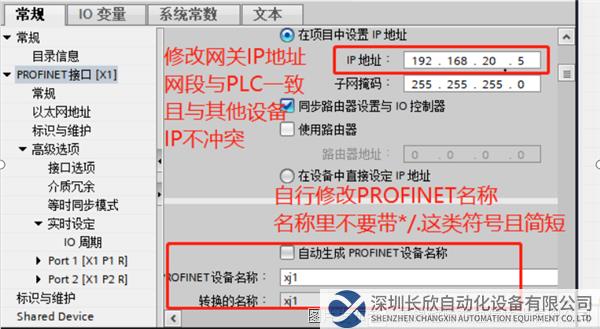

6、RS232轉PROFINET網關屬性，修改RS232轉PROFINET網關的IP地址和PROFINET設備名稱（設備名稱中不要帶*./這類符號）。需要注意的是設置PROFINET設備名稱時，不要勾選自動生成PROFINET設備名稱；

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加；

8、根據下圖所示，設置好參數后就可以下載并裝載到PLC；

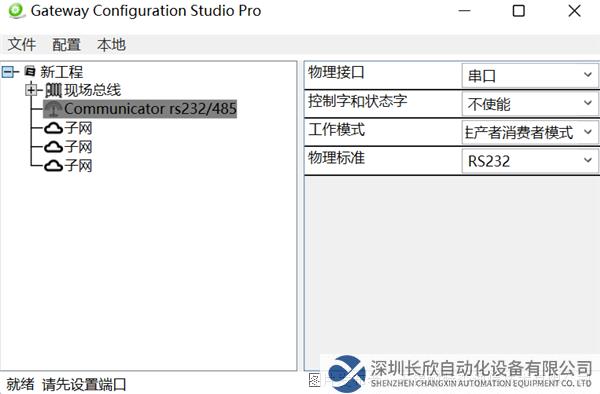

9、打開RS232轉PROFINET網關配置軟件；

10、RS232轉PROFINET網關配置軟件中，要設置設備名和IP地址并且與博圖的RS232轉PROFINET網關組態要完全一致。需要注意的是：設備名不要添加/*-這類符號；

11、RS232轉PROFINET網關配置軟件中，需要設置工作模式。模式分為兩種：一種是主從模式，另外一種是消費者和生產者模式。主從模式需要從站應答方可繼續發送指令，生產消費者模式輸入與輸出互不干擾，本案例用生產者、消費者模式進行配置；

12、RS232轉PROFINET網關配置軟件中，根據設備手冊修改波特率等參數；節點中添加消費者和生產者數據；

13、如上圖顯示設備默認波特率有四種，分別問1200，2400，4800，9600，8個數據位，1個停止位，無校驗，將參數改為和設備一致；

14、添加節點后添加生產者（發送）與消費者（接收）；

15、本例中232設備有多種協議，每種協議數據長度均不相同，以A協議為例，該協議數據共14個節字數據；

16、數據的接收長度改為14；

17、配置好后將項目下載到網關；

18、使用時IB64在內的14個地址會收到條碼器，發送的FF 14 65 23 00 0362 05 00 03 29 13 00 C8等14個字節數據。
