本案例是某現場使用穩聯技術生產的EtherNet/IP轉Modbus-TCP網關連接AB PLC與電能表的配置案例，使用設備：AB PLC、穩聯技術EtherNet/IP轉modbus-TCP網關、電能表以及電腦一部。

1、打開RSLogix5000，進行硬件組態，首先添加EtherNet/IP轉ModbusTCP網關的 EDS 文件；

2、安裝完成后添加模塊，選擇 New Module；

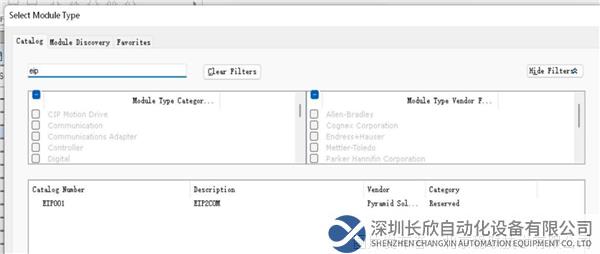

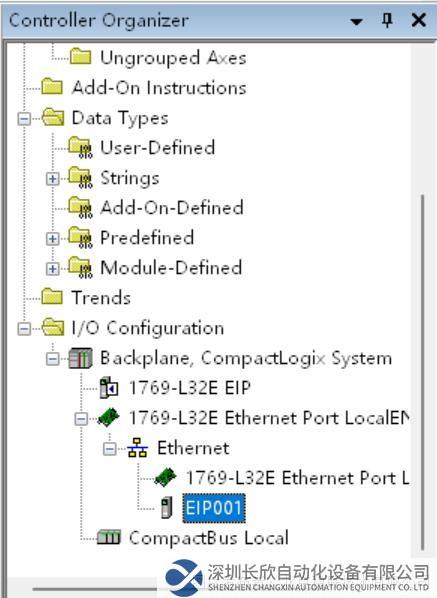

3、輸入 EIP 尋找EtherNet/IP轉ModbusTCP網關模塊，名稱顯示為 EIP001；

4、雙擊EtherNet/IP轉ModbusTCP網關模塊設置參數；

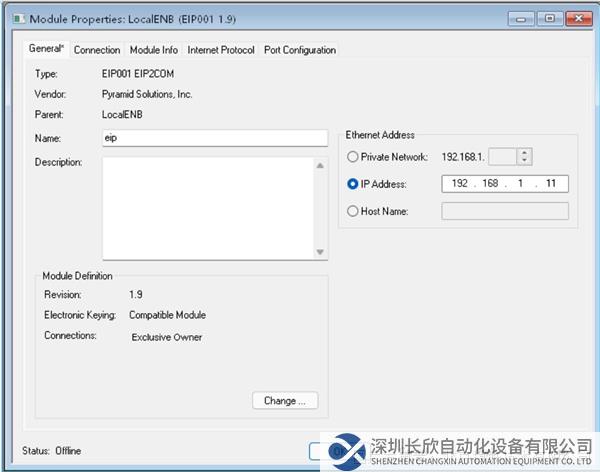

5、設置EtherNet/IP轉ModbusTCP網關的設備名稱和 IP 地址，本例為IP192.168.1.11

（此處設備名稱可隨意寫，EtherNet/IP轉ModbusTCP網關在 EtherNet/IP 端不需要設置設備名稱）；

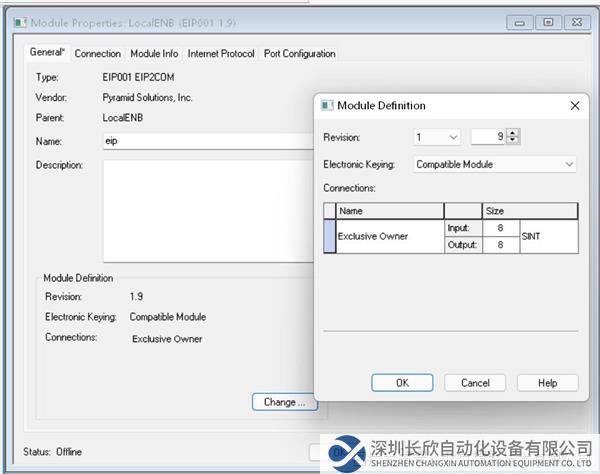

6、點擊 Change 設置數據的輸入輸出長度，本例為 8 個字節；

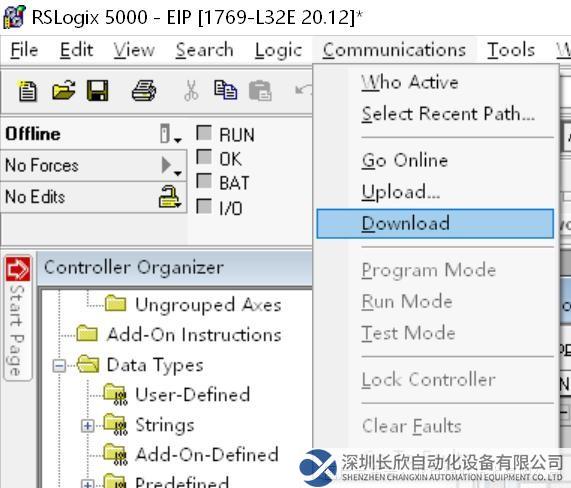

7、下載配置到 PLC；

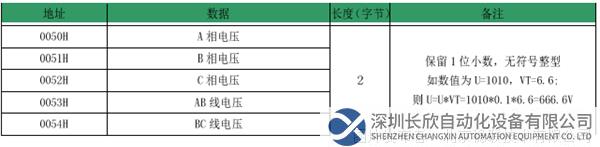

8、從站的通訊應用格式說明見下圖所示，讀數據(功能碼 03) ，此功能可以讓用戶獲得記錄的數據和設備采集及系統參數。下表中是從一號機讀 1 個采集到的數據；

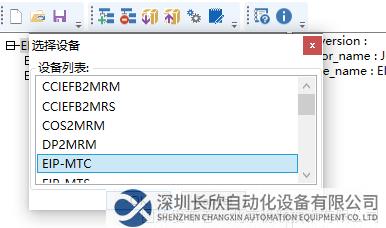

9、由以上案例可見，從站功地址為 1，能碼為 03，讀取的寄存器數量為 1 個， 而后即可開始EtherNet/IP轉ModbusTCP網關的配置，首先打開軟件新建項目選擇如圖所示；

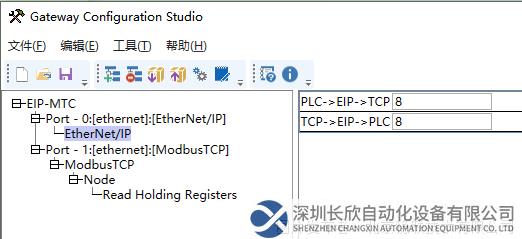

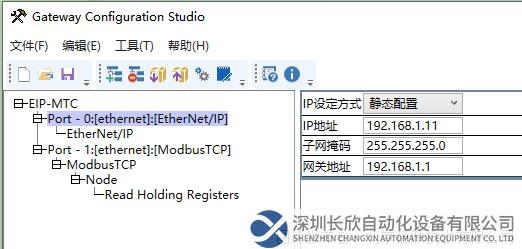

10、配置EtherNet/IP轉ModbusTCP網關的etherNet/IP 地址，設置PLC>EIP,EIP>PLC交互的數據字節；

11、設置ModbusTCPip地址，IP地址是EtherNet/IP轉ModbusTCP網關網口地址，網關地址為過濾交換機地址需設置為不沖突地址即可；

12、設置 參數要和從站一致，本例為波特率 9600，8 個數據位， 1 個停止位無校驗 (注意： 如果校驗位不是無校驗?zāi)敲磾?shù)據位請選擇 9，輸出命令輪詢模式可根據需要選擇單次發送，連續發送，脈沖發送等) ；

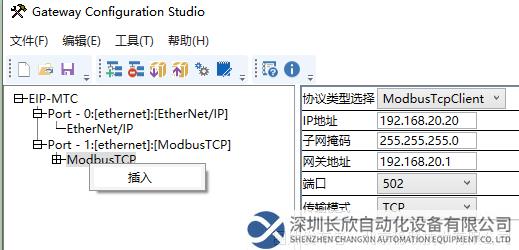

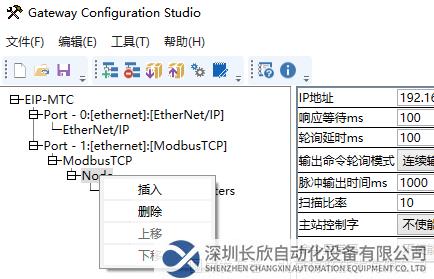

13、在 ModbusTCP 出選擇插入節點；

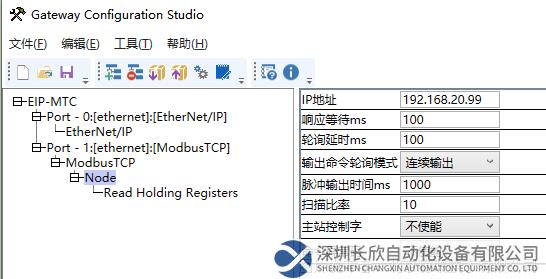

14、在Node 處插入功能碼；

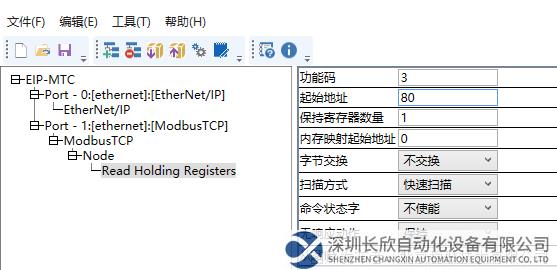

15、根據手冊地址所示，0500H換算成十進制為80,那么從站起始地址為80。可在右邊功能碼處確定選擇是否正確；

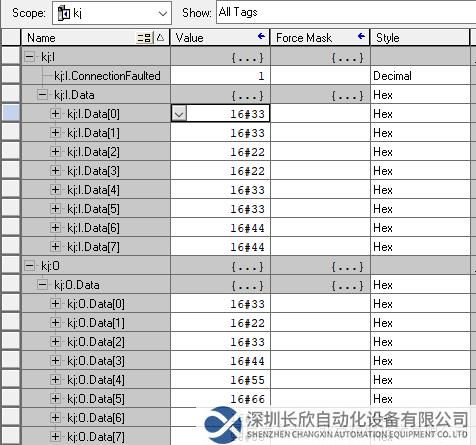

16、內存映射起始地址與博圖中的 kj：I Data [0]地址相對應，本例中 I 地址為 0-7，若地址為 0 寄存器地址 256 號的數據 就會映射到 I.Data 0 后面數據依此往后按順序排列；

需要注意的是，配置完設備名稱和 IP 下載到網關后，需要重新上電配置才會生效。
