Microflex E190伺服器通過EtherCAT轉Profinet網關與西門子PLC通信

文章作者：長欣小編 人氣：發表時間：2023-06-01 09:16

本案例是EtherCAT轉Profinet網關連接Microflex E190伺服器的配置案例。用到的設備為西門子1200PLC一臺，開疆智能EtherCAT轉Profinet網關一個，Microflex E190伺服器一臺。

拓撲圖 開疆智能EtherCAT轉Profinet網關.png

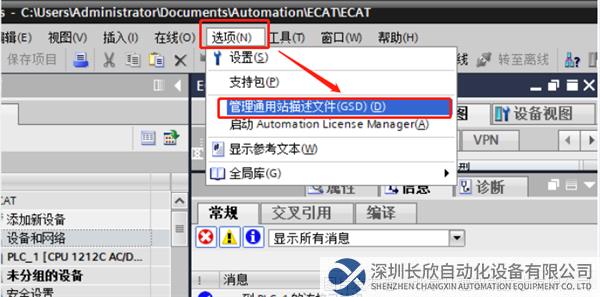

1、首先我們在西門子博圖中進行組態，管理通用站描述文件；

01 開疆智能EtherCAT轉Profinet網關.png

2、點擊右側“...”從查找GSD所在文件，安裝至成功；

02 開疆智能EtherCAT轉Profinet網關.png

3、找到EtherCAT轉Profinet網關模塊進行組態；

03 開疆智能EtherCAT轉Profinet網關.png

4、設置EtherCAT轉Profinet網關的IP地址和設備名稱，設備名稱需要將自動生成取消勾選并手動輸入簡短不帶有/*-、這類特殊符號；

04 開疆智能EtherCAT轉Profinet網關.png

5、設置EtherCAT轉Profinet網關的輸入輸出字節數長度；

05 開疆智能EtherCAT轉Profinet網關.png

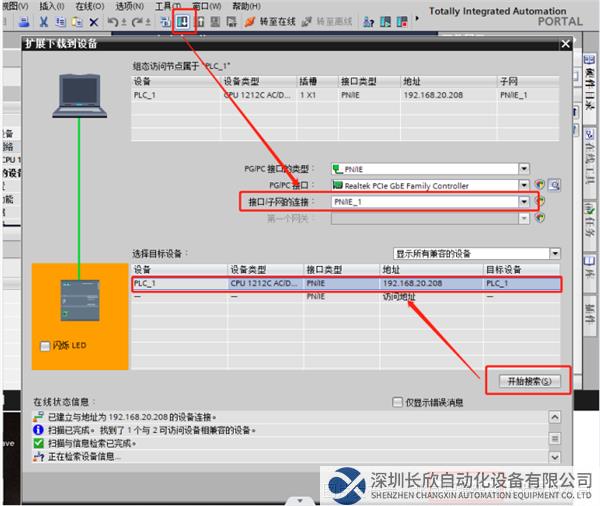

6、下載組態到PLC；

06 開疆智能EtherCAT轉Profinet網關.png

7、打開EtherCAT轉Profinet網關配置軟件進行ECAT設置；

07 開疆智能EtherCAT轉Profinet網關.png

8、新建項目選擇PN2ECAT；

08 開疆智能EtherCAT轉Profinet網關.png

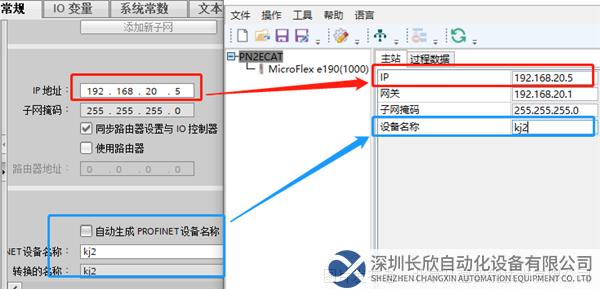

9、配置軟件的IP地址和設備名稱要和博圖一致，左側博圖EtherCAT轉Profinet網關IP地址和下方的PROFINET名稱要和右側的配置軟件完全一致；

09 開疆智能EtherCAT轉Profinet網關.png

10，在設備列表中查找并選定所需設備；

10 開疆智能EtherCAT轉Profinet網關.png

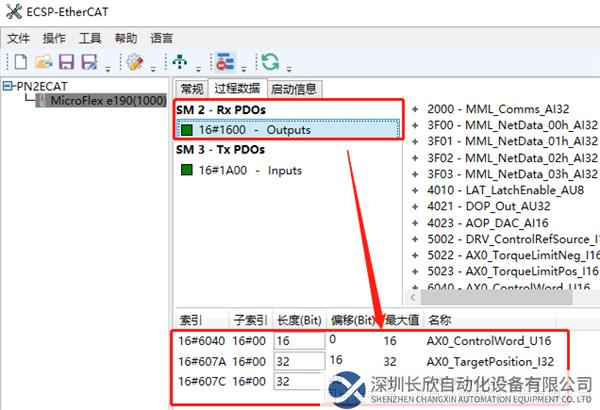

11、對Microflex E190進行參數配置，Sm2-Rx PDOs對應下方所添加的參數；

11 開疆智能EtherCAT轉Profinet網關.png

11.1 開疆智能EtherCAT轉Profinet網關.png

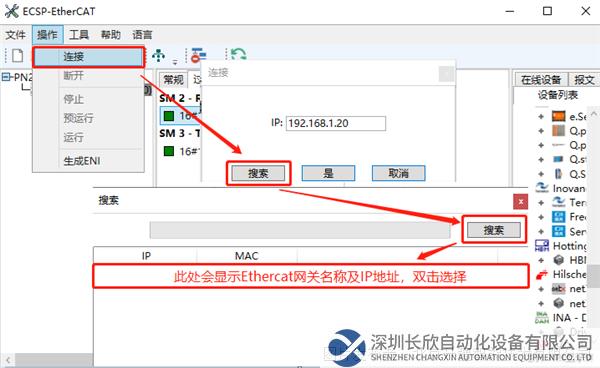

12、配置完成后進行連接步驟；

12 開疆智能EtherCAT轉Profinet網關.png

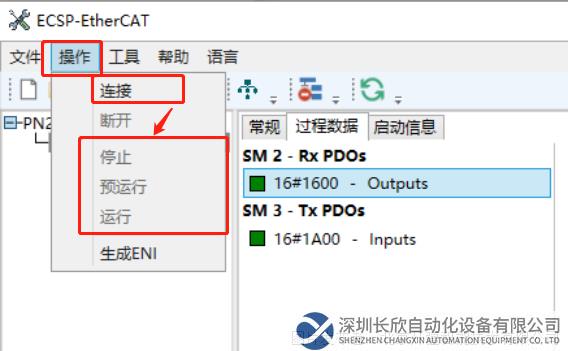

13、點擊菜單欄中的操作，再按照下圖操作即可；

13 開疆智能EtherCAT轉Profinet網關.png

14、直接對對應的I、Q地址讀寫即可；

14 開疆智能EtherCAT轉Profinet網關.png
