磐創科技——DP/PA耦合器應用說明

文章作者：長欣小編人氣：發表時間：2023-05-30 09:06

DP/PA耦合器是在Profibus DP和Profibus PA 的物理鏈路間進行雙向轉換的設備。使Profibus DP主站可以對 PA 現場設備進行通信，而無需其它任何組件。

產品特點：

◆ 使用32-Bit MCU，頻率可達80MHz；

◆ 使用Siemens公司PA總線專用芯片；

◆ Profibus PA、Profibus DP、電源三端電氣隔離；

◆ 電源輸入具備反接、過流、過熱保護功能；

◆ 具備LED 狀態指示燈，方便用戶查看狀態；

◆ 內置獨立看門狗，增強設備抗干擾能力；

◆ 采用導軌(DIN Rail)安裝方式。

技術指標：

◆ Profibus DP波特率：45.45kbps。

◆ Profibus PA波特率：31.25kbps。

◆ 工作溫度：-40~85度；

◆ 工作濕度：5%~95%（25℃時），無凝結。

◆ 輸入電壓：DC18-30V；

◆ 具備反接、過流保護功能；

◆ Profibus PA電源：24V/500mA；

◆ 外形尺寸：（112×70×40）mm。

◆ 安裝方式：35mm DIN 導軌。

◆ 重量：約120g。

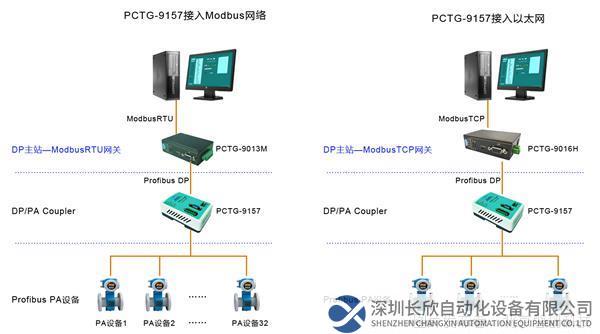

配合我公司的主站網關，也可以把PA設備接入Modbus、ModbusTCP和Profinet網絡中。
