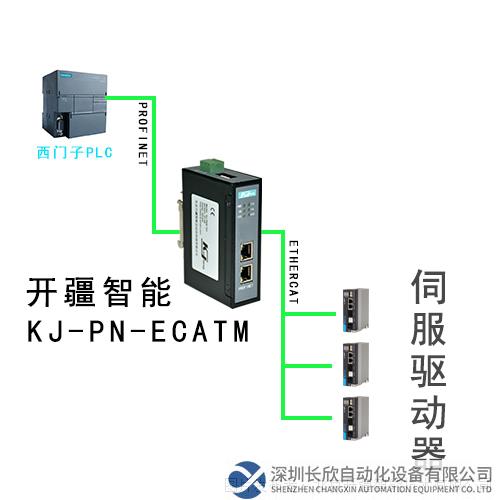

本案例為西門子1200PLC連接YE系列步進驅動器，在正常工作時要支持EtherCAT協議，作為EtherCAT從站，監控系統西門子S7-1200系列PLC支持PROFINET協議。在本案例中使用北京開疆智能技術生產的EtherCat轉ProfiNet網關模塊，實現PLC和伺服驅動器的整體交互。下圖提供自動化任務的概述，EtherCat轉ProfiNet網關模塊連接西門子S7-1200 PLC(PROFINET)和YE系列步進驅動器通訊。

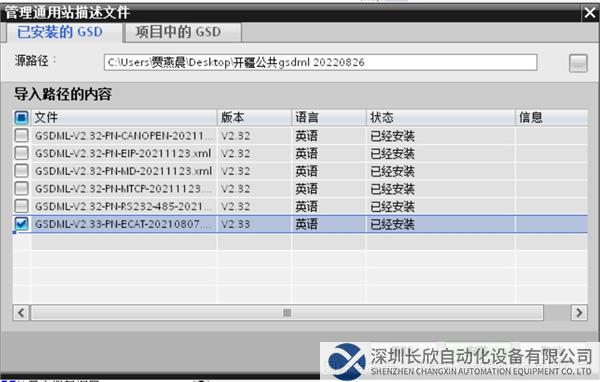

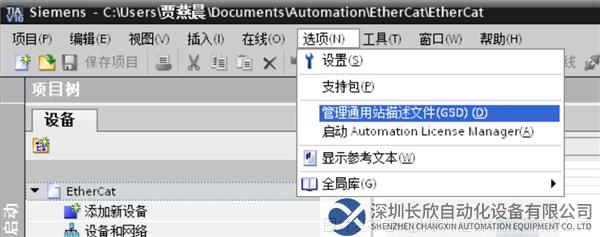

1、首先將EtherCat轉ProfiNet網關GSD文件導入西門子PLC組態軟件中；

2、找到GSD所在文件夾；

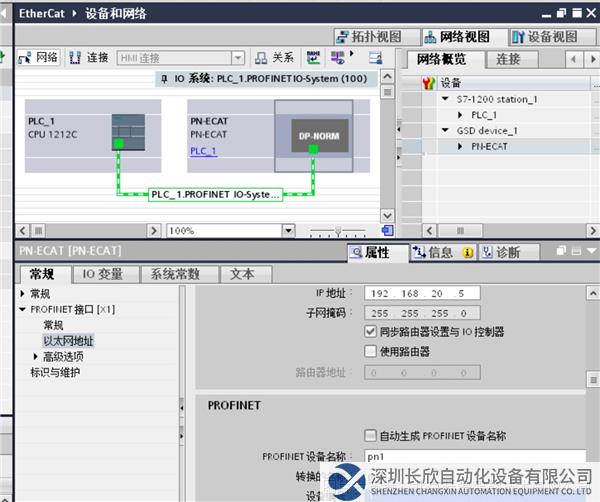

3、添加EtherCAT轉Profinet網關模塊，并設置EtherCat轉ProfiNet網關IP地址及設備名稱；

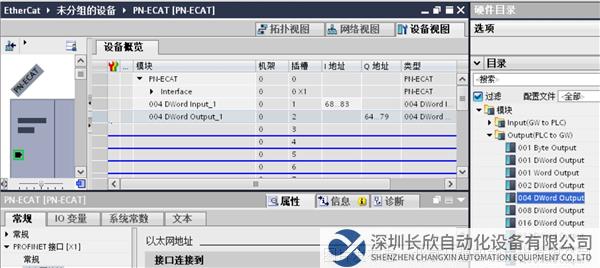

4、添加輸入輸出字節數長度；

5、保存組態并下載到PLC，打開EtherCat轉ProfiNet網關配置軟件，添加從站伺服，首先官網下載從站的XML文件；

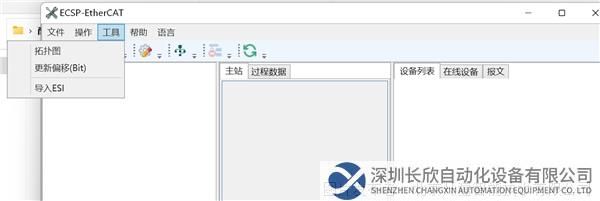

6、打開配置軟件，點擊工具選擇導入ESI文件；

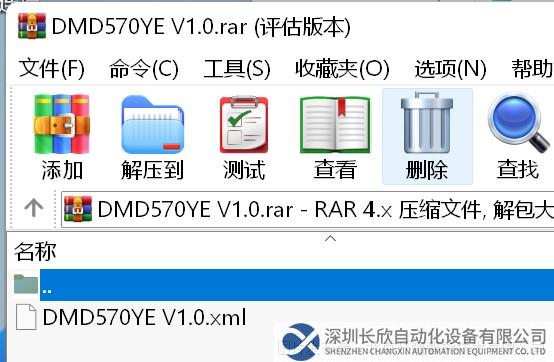

7、選擇解壓好的文件，刷新庫后顯示出設備并在設備列表中選擇；

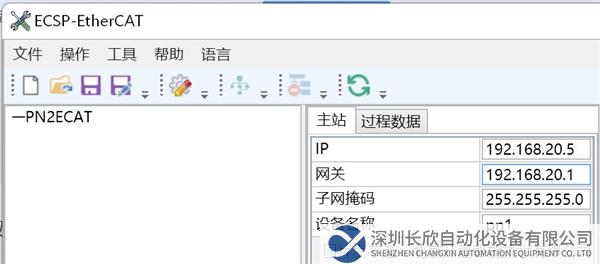

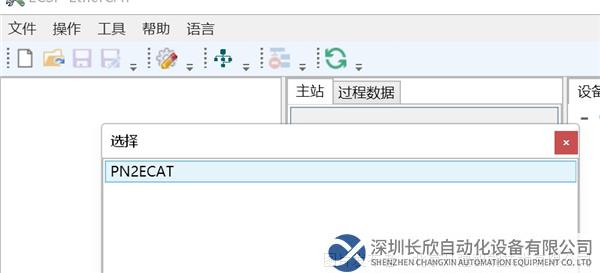

8、新建項目并設置網關IP及設備名稱（與PLC組態保持一致，如將pn2ecat改為pn1）；

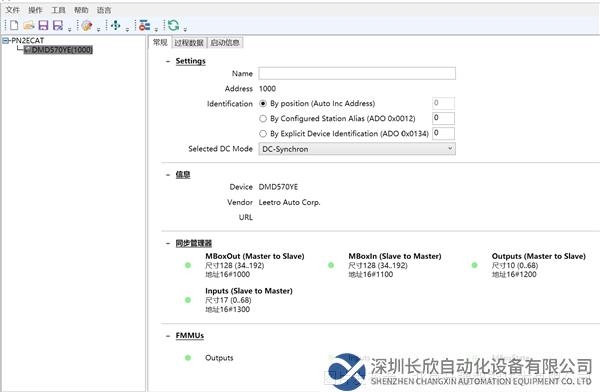

9、設置從站一些基本參數（一般站號自動排序，所以保持默認即可）；

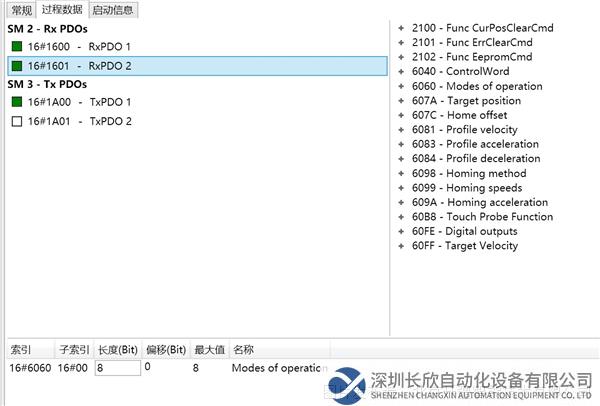

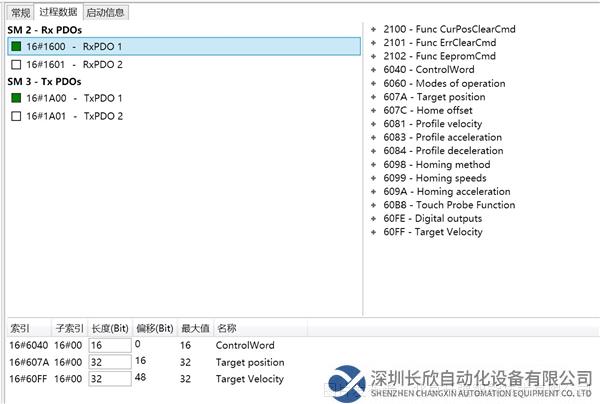

10、根據工藝需要來設置從站的PDO參數分配。比如速度模式，位置模式等；

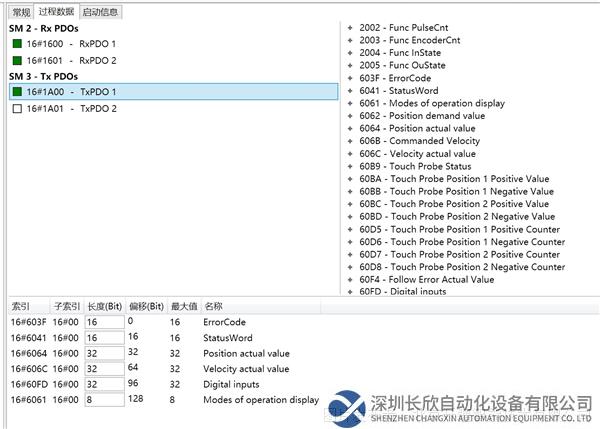

11、本例在RPDO1里設置了3參數，RPDO2里1個參數。（一條PDO可配置多個參數，具體跟從站描述文件有關）TPDO1里默認設置了6個參數，可根據需要自行添加刪減，或者可以放置到其他TPDO；

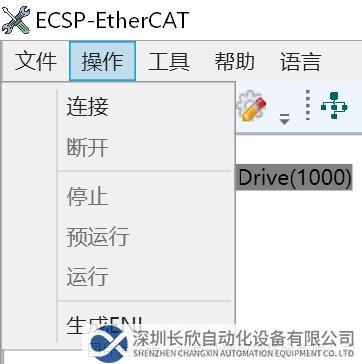

12、確認配置無誤后點擊“操作”-“連接”；

13、隨后預運行及運行會變為黑色可選狀態，依次點擊預運行-運行，把配置下載進網關即可。連接PLC與網關及第三方設備。Ok燈亮后表示Profinet通訊正常，RUN常亮，err滅表示EtherCAT通訊正常。從站的Rx PDOs對應從站的接收即主站的發送Q地址Tx PDOs對應從站的發送即主站的接收I地址。通訊正常后對PLC及其他Profinet主站對應的IQ地址進行讀寫即可。
