現代社會電氣化、數字化、智能化程度越來越高，菲尼克斯電氣對賦能全電氣社會(AES)、技術創新成就宜居未來進行了深刻理解及最佳實踐。

值此百年華誕之際，菲尼克斯電氣秉持“懷·百年激情，領·技術創新”的信念，持續研發和擴充產品線。為保障電氣設備供電質量及免于電磁干擾，2022年全新推出電磁兼容濾波器EMI Filter，提供高頻電磁干擾潔凈濾除方案，保障系統安全可靠運行。

01.電磁干擾產生的原因

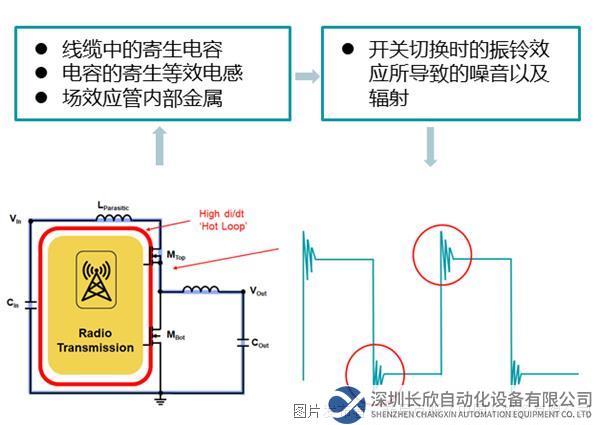

現代電氣化社會，電磁干擾噪聲源紛繁眾多，其中非線性負載(尤以變頻器、伺服驅動器，開關電源)是最典型的噪聲源，其在為人類社會節能增效的同時，也因為其內部“逆變”器件的存在，高頻通斷產生高頻的電磁噪聲干擾。

02.電磁干擾的影響

● 設備的數據丟失或是損壞；

● 控制器、馬達、變頻器等設備因為干擾源無法正常供電運行；

● 按鈕信號失效；

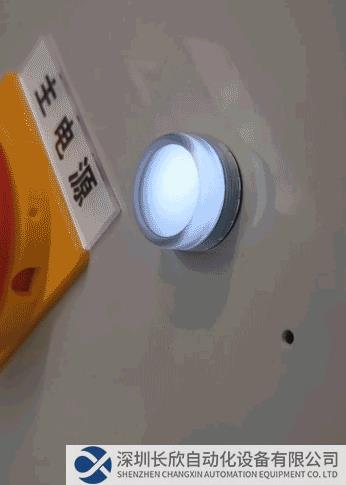

● 指示燈頻閃；

● 低壓配電系統供電電壓受損。

03.電磁干擾問題形成三要素

● 電磁噪聲源

● 耦合途徑

● 敏感設備

因電磁噪聲源、敏感設備大多都是成熟的產品，難以短時間對其內部進行電磁兼容整改，所以遇到EMC電磁兼容問題，最經濟、最便捷的方法是對“耦合途徑”整改。

“解決方案”

外配EMI濾波器+采用帶屏蔽層類線纜

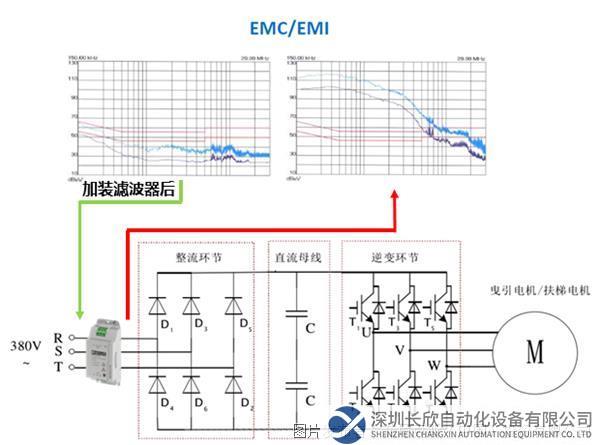

EMI濾波器濾除高頻干擾的效果

可提供最貼合的設計理念和方案

● 三相EMI濾波器安裝于變頻器(電磁噪聲源)輸入端：抑制電磁干擾向電網側傳導；

● 單相EMI濾波器安裝于開關電源(敏感負載回路)輸入端：抵御電網側、非線性負載側電磁串擾；

● 電控柜分區理念：干擾設備和易受干擾設備采用接地隔板分區布置，動力線、控制線分布于不同線槽進行布線。

EMI濾波器的優勢

● 降低電磁干擾頻度，例如減少數據丟包現象、提高通訊線路質量、減弱電磁串擾程度；

● 保障機臺設備安全無故障運行，延長設備運行壽命；

● 協助整機設備進行相關行業電磁兼容性測試及認證。

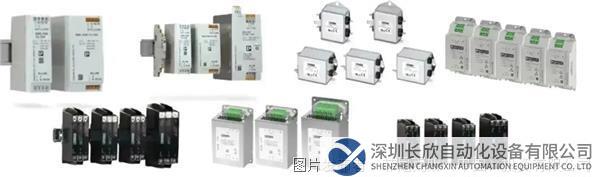

EMI濾波器家族全景

EMI濾波器產品組合

“實例分享”

某半導體沉積膜設備高端裝備制造企業，磁控濺射設備、蒸發設備和離子束沉積設備廣泛應用于微電子、工業傳感器、汽車電子、光學及能源等領域。

PART 1痛點交流

機臺設備大量使用變頻器、伺服等非線性負載，電控系統上位機PLC和多種傳感器都遭遇強烈的電磁干擾；希望在現有狹小空間情況下，安裝便捷式濾波器來濾除干擾。

PART 2服務行動

菲尼克斯電氣接受需求后，第一時間響應，使用EMI接收機等精密測試儀器，對電控系統進行電磁噪聲整體量測，再分別對噪聲源和敏感設備進行傳導和輻射的全面量測，系統性診斷分析。

PART 3方案制定

根據客戶痛點，結合如下三相三線EMI濾波器的超薄、導軌安裝、全模保護的獨特亮點匹配客戶痛點，并從線纜和電氣器件布局給與客戶更多建議。后續經過實測，效果顯著，最終采用了三相三線FIL-3C-1E系列濾波器。

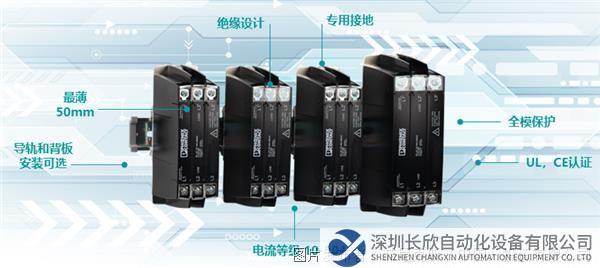

三相濾波器（導軌&背板）USP

PART 4最終優化點

● 整體系統抗干擾性、穩定性明顯提升；

● 超薄&接線方便快捷，節省工時和柜體空間；

● 半導體行業的電磁兼容認證中，獲取了專業的技術支持；

立足客戶需求

菲尼克斯電氣EMI濾波器家族，緊隨市場脈動、緊貼客戶最真實的需求，追求創新，敬請期待更多全能新品戎裝上線！
