現在的塑膠模具設計，經常會使用到油缸裝置。無論是熱流道閥針的控制、抽芯裝置的設計、頂出裝置的設計，使用油缸裝置的并不少見。它可以提供良好穩定的動力源，并且動力能夠滿足模具的結構運動。

現如今，產品的結構和設計日趨復雜，對于塑膠模具抽芯設計來說，如果還是沿用傳統的抽芯設計，會使模架做的很大，斜導柱長度會很長，導致成本大幅度增加并且影響模具的穩定性。?？怂箍倒I軟件旗下VISI軟件能夠提供完整的油缸抽芯設計解決方案，為這類塑膠產品提供專業的模具設計方案。

接下來我們用一個非常典型的案例，來為大家展示在VISI軟件中如何實現此方案。對此功能感興趣的粉絲，請隨時來電來函咨詢。

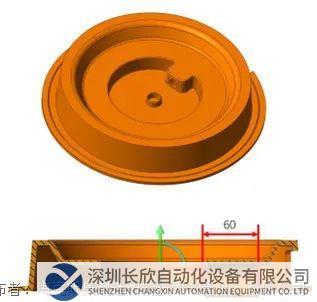

產品介紹：塑膠產品，產品倒扣位置很長，有60mm

設計方案：VISI油缸抽芯

01產品結構分析

產品形狀簡單，有一個倒扣結構，倒扣行程為60mm，采用滑塊抽芯。因為滑塊行程太大，從整幅模具的成本考慮，采用普通的滑塊抽芯，會使模架做的很大，斜導柱長度會很長，從而導致模具成本大幅度增加，模具穩定性有影響，綜合考慮，這里采用油缸抽芯。

02 滑塊鑲件設計

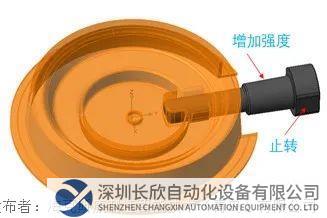

這里采用VISI軟件的基礎建模命令，創建圓柱，做切割修改模型，效果如圖所示。

03 抽芯座設計

這里采用VISI軟件的基礎建模命令，創建方塊，做切割、拔模修改模型。設計時需要注意預留抽芯鑲件安裝螺絲孔、水路排布空間。這里的反鏟角度可以設計小一點，因為不是用斜導柱。效果如圖所示。

04 油缸設計

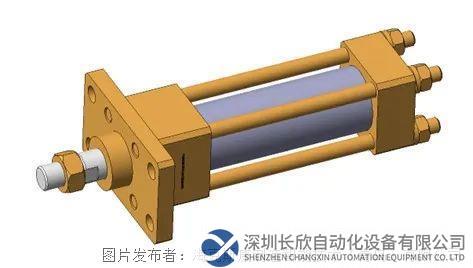

根據客戶的需求選擇指定品牌的油缸，這里選用MISUMI為例。由抽芯的行程、注射壓力、抽芯鑲件受力情況，選擇合適大小的油缸。VISI軟件將MISUMI標準件插件置入到軟件中，可以通過在VISI里面直接操作來調用油缸，效果如圖所示。

05 設計T型塊

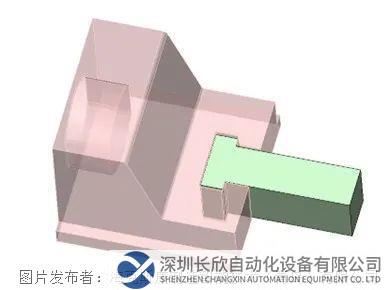

使用VISI軟件基礎建模命令，以曲面置換面、切割命令修改模型。它是油缸和滑塊連接起來的橋梁。

06 設計油缸安裝底座、安裝座、導向塊

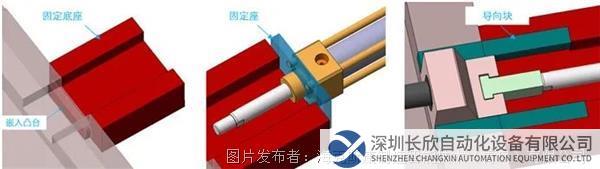

設計底座時需要考慮底座的定位，這里采用底座嵌入到模架上，更加的穩定。這里導向塊太長，就將它在每邊截成了兩段，分別固定。效果如圖所示。

07 零件間的定位和固定

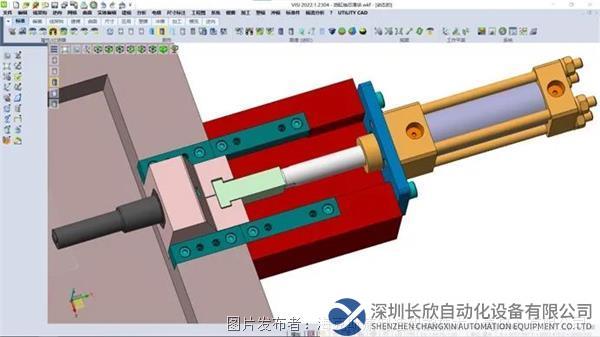

這里使用VISI軟件調用標準件螺絲和銷釘。采用扣除母模圖素命令，一鍵修剪假體。

到此，VISI軟件油缸抽芯設計就完成了。如果您對我們的產品及方案感興趣，請隨時來電來函咨詢，?？怂箍倒I軟件愿意為您提供優質服務。
