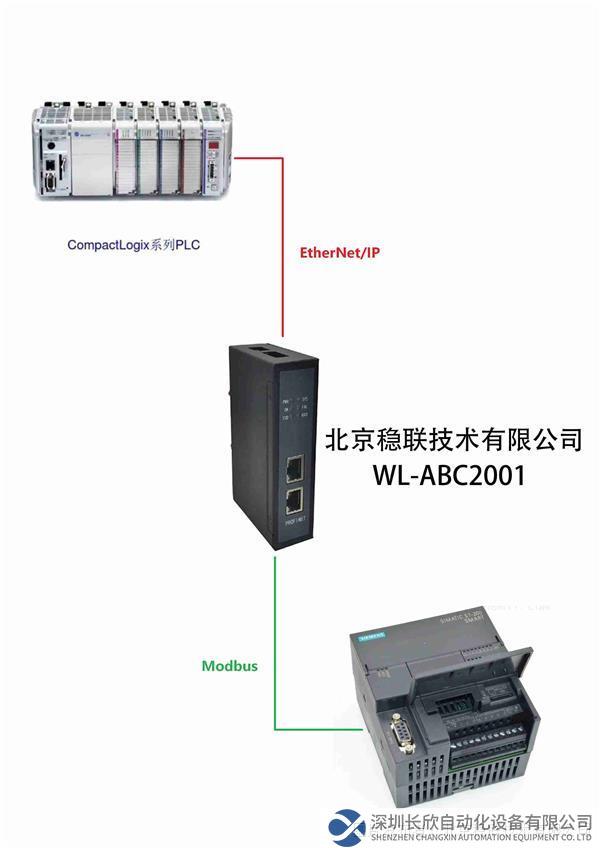

本案例為西門子S7-1200 PLC通過穩聯Modbus轉EtherNet/IP網關連接AB PLC的配置案例。
使用的硬件設備如下：
1：西門子S7-200 PLC；
2：AB PLC（1769-L32E）一臺；
3：Modbus轉EtherNet/IP網關一臺（型號：WL-ABC2001）；
4：電腦一臺；

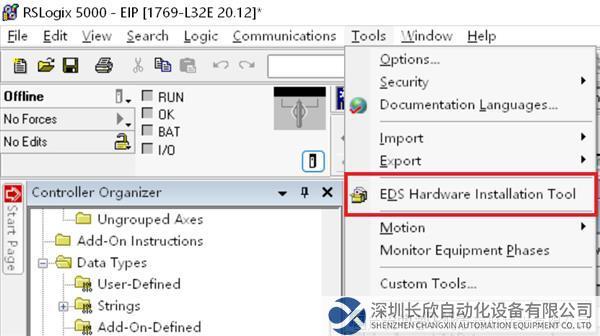

5、操作步驟,打開RSLogix5000，進行硬件組態，首先添加Modbus轉EtherNet/IP網關的EDS文件；

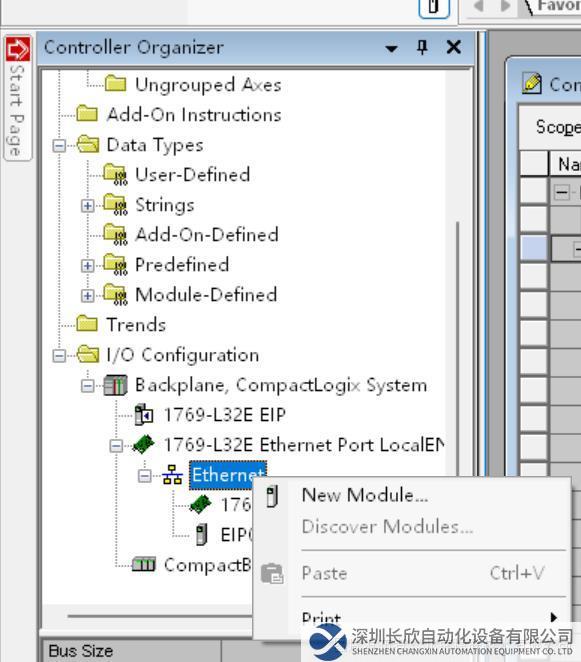

6、安裝完成后添加模塊，選擇New Module；

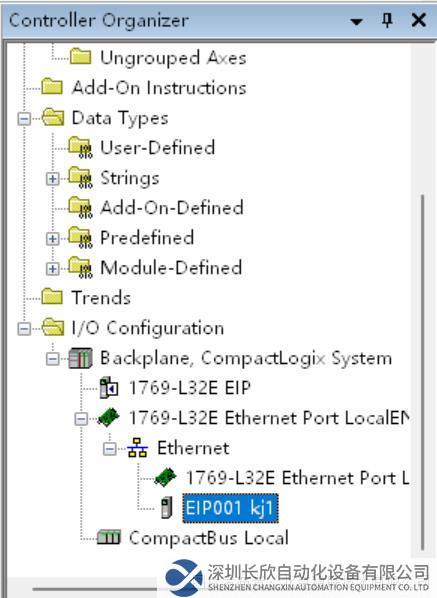

7、輸入EIP尋找Modbus轉EtherNet/IP網關模塊，名稱顯示為EIP001；

8、雙擊Modbus轉EtherNet/IP網關模塊設置參數；

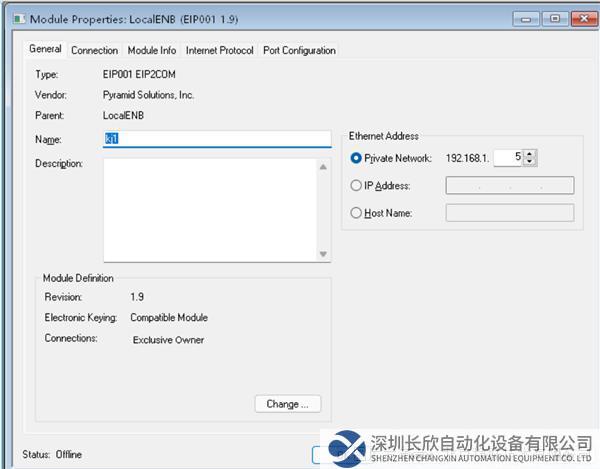

9、設置Modbus轉EtherNet/IP網關的設備名稱（名稱可隨意）和IP地址，本例為KJ1 IP192.168.1.5；

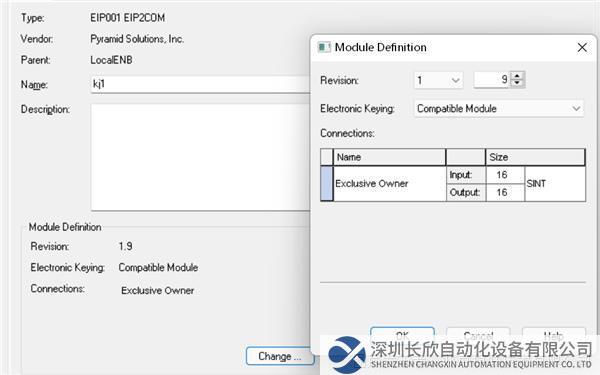

10、點擊Change設置數據的輸入輸出長度，本例為16個字節；

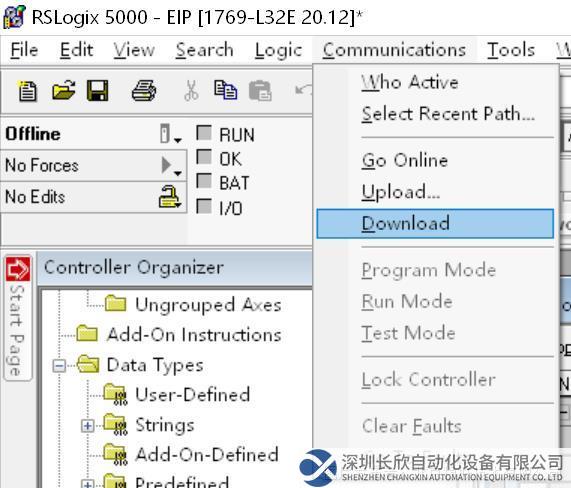

11、下載配置到PLC；

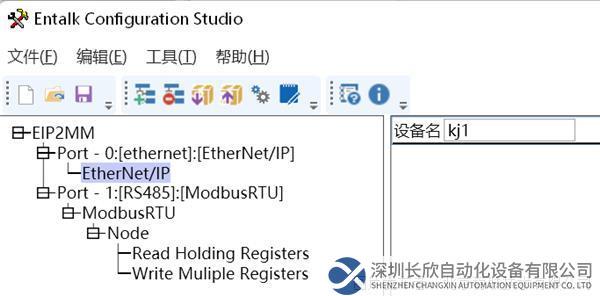

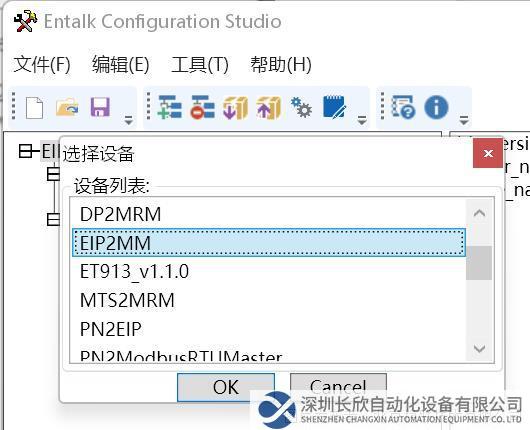

12、打開Modbus轉EtherNet/IP網關配置軟件，新建項目選擇EIP2MM；

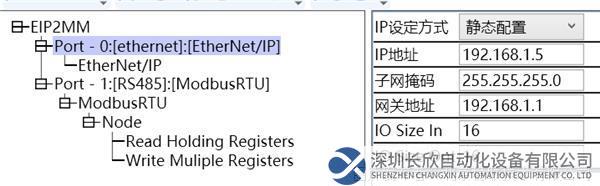

13、設置與PLC的通訊參數；

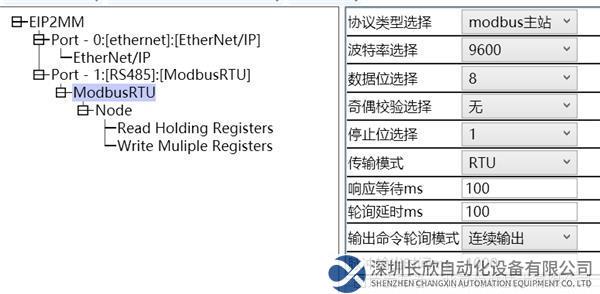

14、要與PLC那邊一一對應，設置Modbus轉EtherNet/IP網關的modbus參數，波特率，奇偶校驗，數據位，停止位等（注意，在奇偶校驗不為無時數據位請選擇9）；

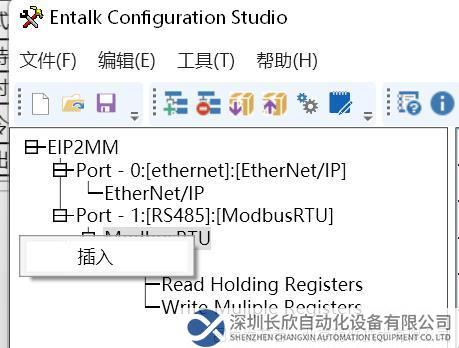

15、在Modbus RTU處單擊鼠標右鍵選擇插入從站站號；

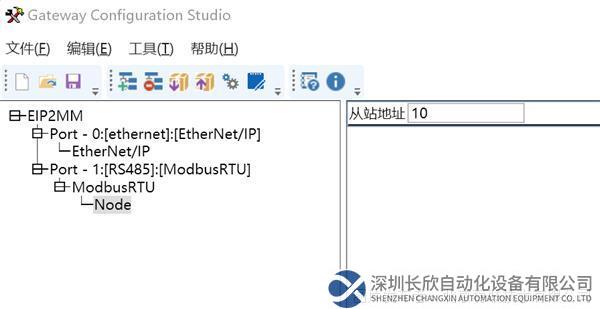

16、填寫從站站號，如有多個modbus設備可添加多個從站；

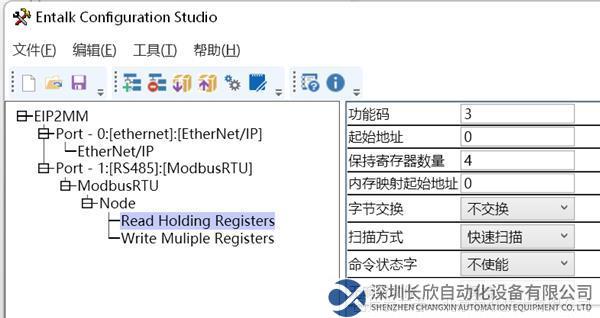

17、同樣在NODE處單擊鼠標右鍵插入功能碼，并填寫讀取的寄存器參數；

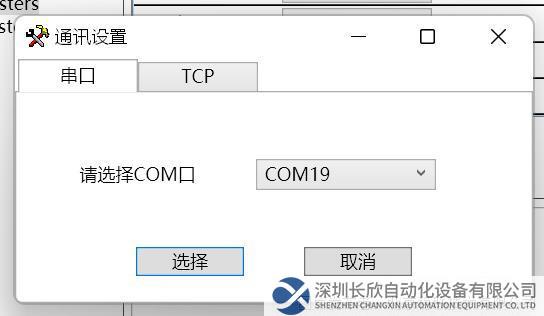

18、配置完成后選擇Modbus轉EtherNet/IP網關的com口進行下載；

19、Modbus轉EtherNet/IP網關重新上電后即可正常使用；

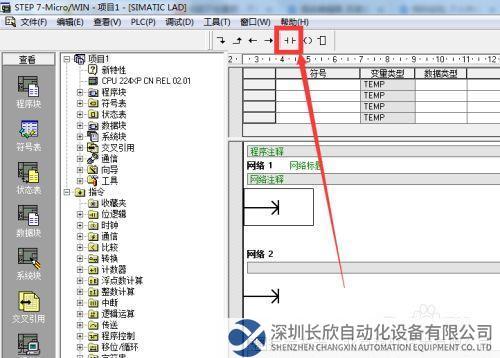

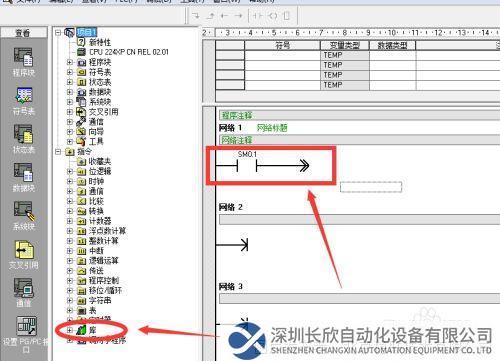

20、設置西門子S7-200PLC，打開S7-200plc編程軟件，選擇菜單欄中觸點建立【常開觸點】；

21、將常開觸點命名為【SM0.1】，在項目樹中找到【庫】點擊打開；

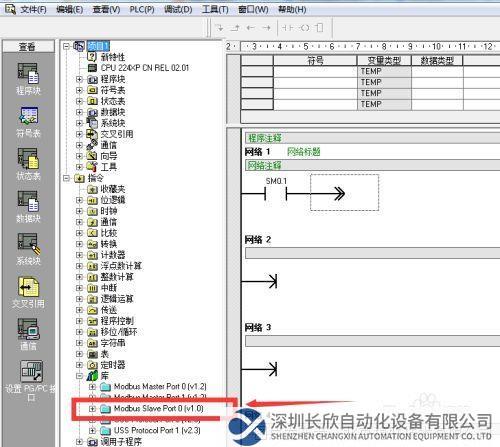

22、然后在【庫】文件中找到【modbus Slave Port0】點擊打開；

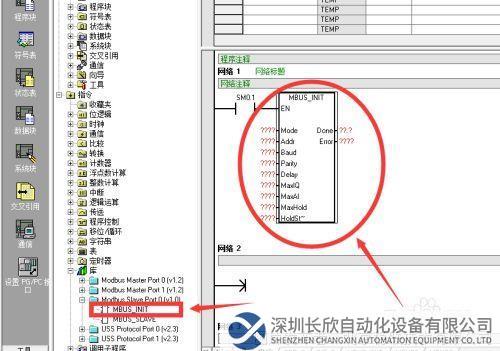

23、然后選擇【MBUS-INIT】創建到程序塊中；

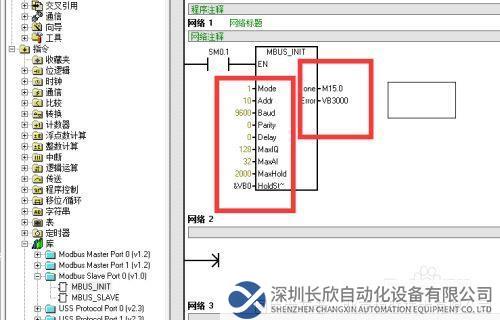

24、參數“地址”(Addr)將地址設置為10；
參數“波特”(Baud)將波特率設置為9600。
參數“奇偶校驗”(Parity)設置為0(無奇偶校驗)
參數“端口”(Port)設置物理通信端口設置為0
參數“延時”(Delay）設置為0
參數MaxIQ用于設置Modbus地址設置為128
參數MaxAI用于設置Modbus地設置32
讀取存儲數量（MaxHold）設為2000
起始地址設置為【&vb0】
后面的數據為緩存數據；

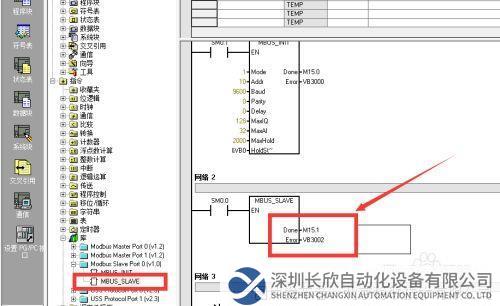

25、然后選擇【MBUS-SLAVE】創建到程序塊2中，然后設置參數值；

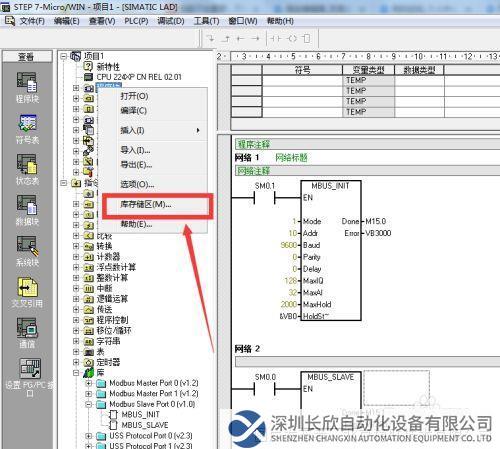

26、然后在程序塊中選擇【庫存儲區】點擊進入；

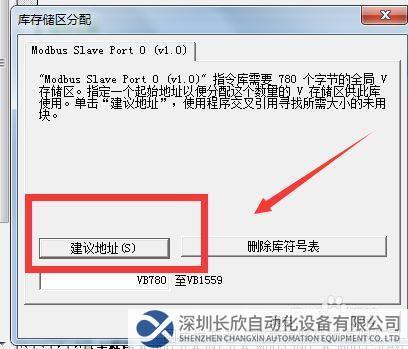

27、在彈出的【庫存儲區分配】窗口中選擇【建議地址】。點擊確定后就創建完成了。將Modbus轉EtherNet/IP網關重新上電后即可正常工作，讀取200PLC的數據；


以上為穩聯Modbus轉EtherNet/IP網關連接西門子S7-1200 PLC和AB PLC（1769-L32E）的配置案例
