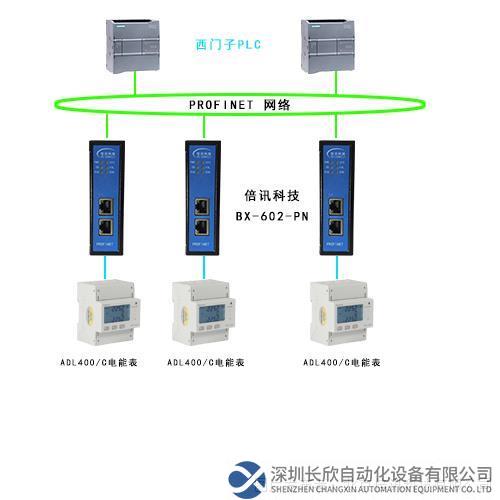

本案例是某現場是通過Modbus485轉Profinet網關連接西門子1200plc與ADL400/C電能表的配置案例。應用設備為西門子1200PLC，倍訊科技Modbus485轉Profinet網關以及ADL400/C電能表、電腦一臺。

1、首先從西門子組態安裝GSD文件開始，選擇GSD所在文件夾，勾選并安裝。（GSD所在文件夾名不要含有中文和“*.#”這類字符，不然會導入失敗）；

2、選擇Modbus485轉Profinet網關；

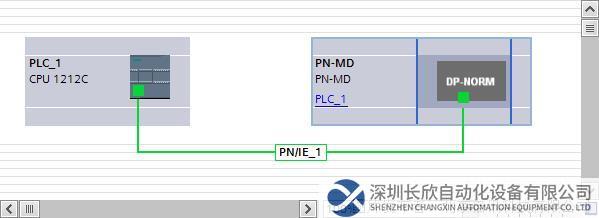

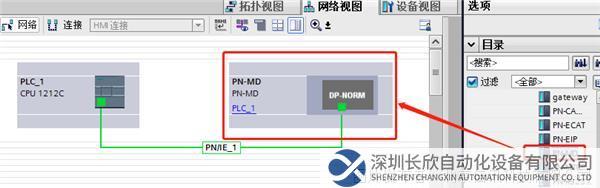

3、將Modbus485轉Profinet網關配置到網絡中；

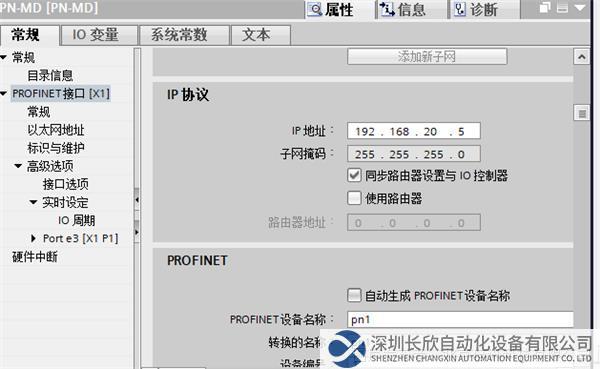

4、將Modbus485轉Profinet網關在Profinet網絡中的設備名稱與IP地址進行設置；

5、確認保護器用到參數的總數據量，在組態中添加相對應的數據長度，配置了8個寄存器 (16個字節的輸入、輸出) ；

6、組態設置完成后下載到PLC中，從站的通訊應用格式說明見下圖所示，讀數據(功能碼 03)，此功能可以讓用戶獲得記錄的數據和設備采集及系統參數。下表中是從一號機讀1個采集到的數據；

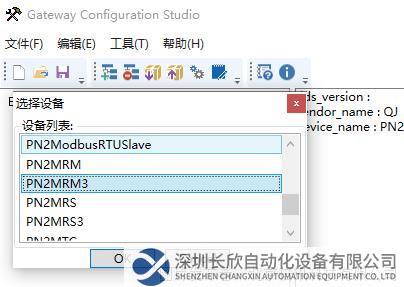

7、由以上案例可見，從站功地址為1，能碼為03，讀取的寄存器數量為 1個，而后即可開始Modbus485轉Profinet網關的配置，首先打開軟件新建項目選擇如圖所示；

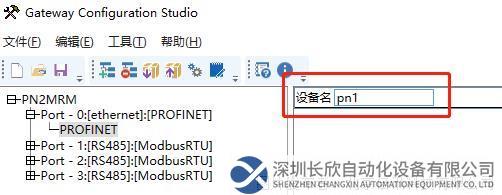

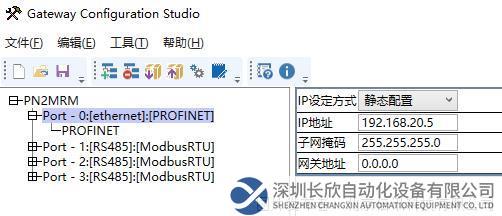

8、配置Modbus485轉Profinet網關的 IP 地址與設備名稱要與組態軟件中保持一致；

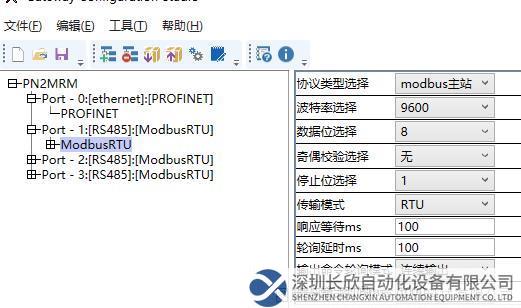

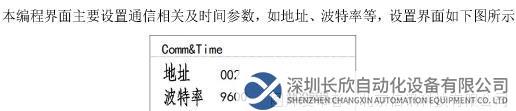

9、設置 485 的參數要和從站一致，本例為波特率 9600，8 個數據位， 1 個停止位無校驗 (注意：如果校驗位不是無校驗那么數據位請選擇 9，輸出命令輪詢模式可根據需要選擇單次發送，連續發送，脈沖發送等) ；

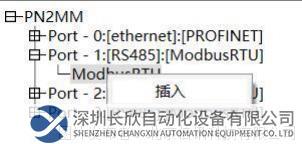

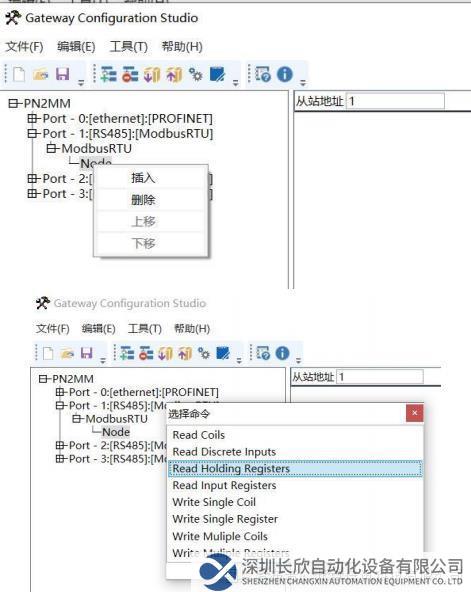

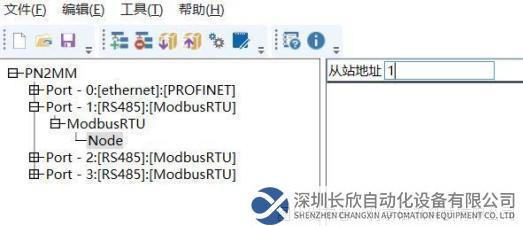

10、在 ModbusRTU 出選擇插入節點；

11、地址填寫從站地址 1；

12、在Node 處插入功能碼；

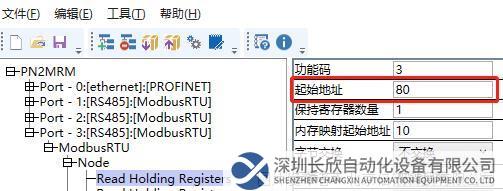

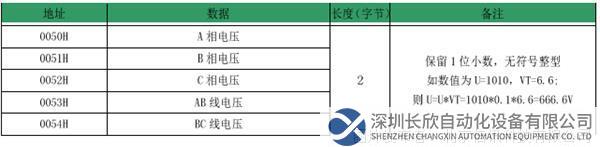

13、根據手冊地址所示，0500H換算成十進制為80,那么從站起始地址為80?？稍谟疫吂δ艽a處確定選擇是否正確；

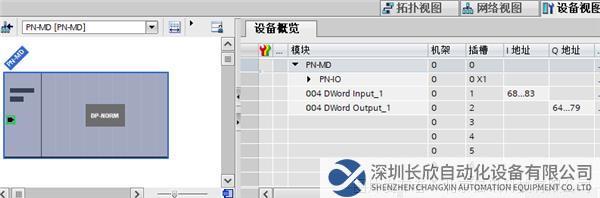

14、內存映射起始地址與博圖中的 IQ 地址相對應，本例中 I 地址為 68-83，若地址為 0 寄存器地址 256 號的數據 就會映射到 IW68 后面數據依此往后按順序排列、需要注意的是，配置完設備名稱和 IP 下載到Modbus485轉Profinet網關后，需要重新上電配置才會生效。
