本案例現場是通過通訊轉換模塊Modbus485轉Profinet網關連接PAH系列功率分析儀與PLC的配置案例，用到設備為西門子S7-1200PLC，Modbus485轉Profinet網關，PAH系列功率分析儀。

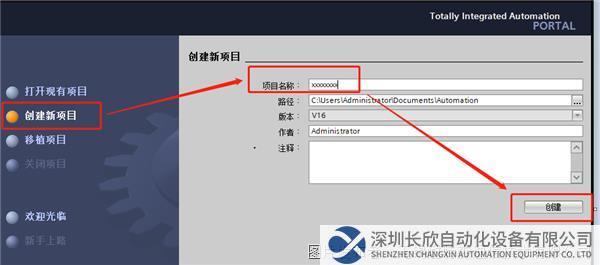

1、首先要新建項目文件；

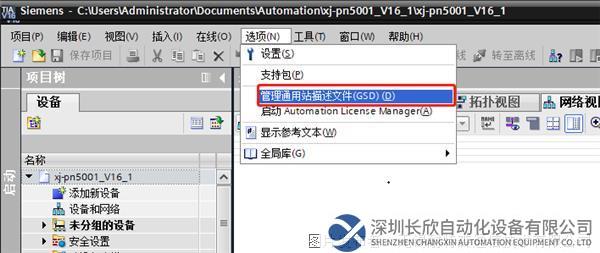

2、導入GSD文件。將Modbus485轉Profinet網關的GSD文件拷貝放到任意位置。打開博圖，建立新項目。進入設備和網絡，在選項中選擇管理通用站描述文件，安裝GSD文件；

3、搜索GSD文件存放文件夾，搜索到GSD后選擇安裝，等待安裝成功即可；

4、安裝GSD成功后，打開硬件目錄將安裝好的GSD文件添加到組態中，Modbus485轉Profinet網關和PLC還未進行連接，處在未分配狀態。

5、點擊未分配與PLC進行連接后就可以對Modbus485轉Profinet網關的屬性進行參數的設定；

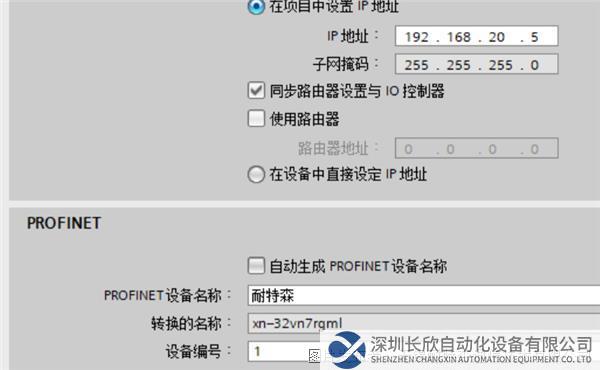

6、Modbus485轉Profinet網關屬性，修改Modbus485轉Profinet網關的IP地址和PROFINET設備名稱，如需要特殊符號或中文，請保持轉換的名稱保持一致；

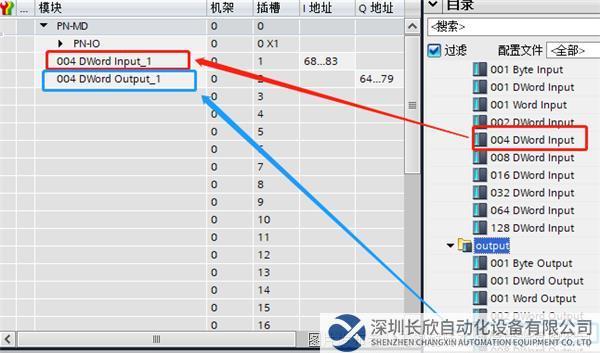

7、添加需要的輸入、輸出字節數。添加字節數根據需求進行添加，根據下圖所示，設置好參數后就可以下載并裝載到PLC。

8、打開配置軟件Gateway Configuration Studio。

9、點擊新建，選擇設備為PN2MRM3；

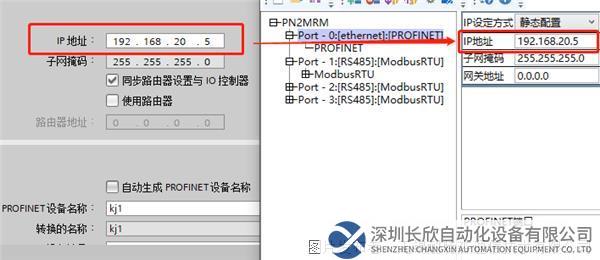

10、配置軟件中的IP地址與博圖Modbus485轉Profinet網關組態中的IP地址必須要一致；

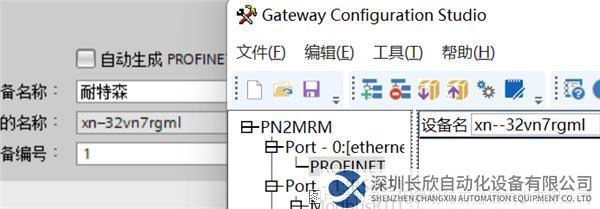

11、配置軟件中的PROFINET與博圖以及Modbus485轉Profinet網關組態必須要一致；

12、根據設備說明對波特率、字寬（數據位選擇）、奇偶校驗等參數進行配置；

13、設置好從站的modbus地址，波特率，奇偶校驗等485參數并和主站保持一致，以下圖從站手冊說明為例，從站支持ModbusRTU協議支持的功能碼有0x01，0x03，0x04，0x005,0x06，0x0F，0x10等；

14、設置從站地址為1使用0x04功能碼讀輸入寄存器；

15、添加04功能碼命令；

16、打開從站寄存器地址表選擇要讀取的參數地址，3.3處寫明該寄存器地址為只讀寄存器故用0x04功能碼讀取；

17、例如要讀取單元n測量項Umn，（V）地址為0x0008-009.因為該參數是浮點數所以占用兩個寄存器則網關配置中應如下填寫；

18、起始地址為十進制8要讀取寄存器數量為2個（浮點數為雙子，一個寄存器為1個字故讀取數量為2）內存映射起始地址為0對應把數據映射到PLC地址ID68，同理寫命令分為寫單線圈，多線圈，單寄存器，多寄存器四種根據要求的功能碼對應選擇即可；

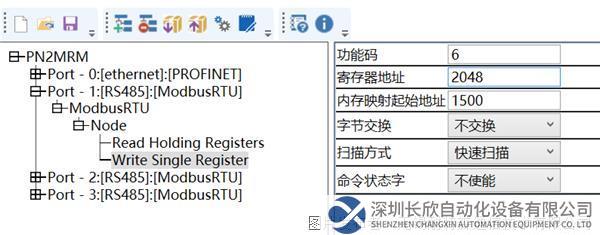

19、寫入十進制地址2048；

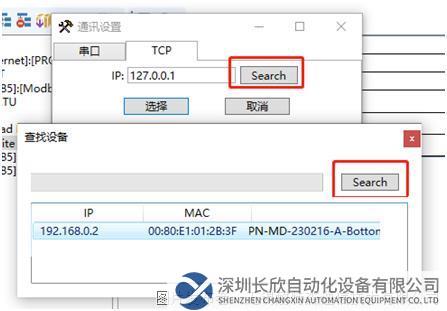

20、配置完成所有需要的參數后進行下載，點擊工具在點擊通訊設置；

21、點擊Search進入到下一界面后再點Search雙擊下方紅框內IP及設備；在博圖中打開監控表，當寫命令內存映射地址為1500時候，對PLC中分配好的QW64寫值即可，當讀命令內存映射地址為0時，起始地址的共2個寄存器數據則會顯示在PLC中的IW68-IW71地址上；
