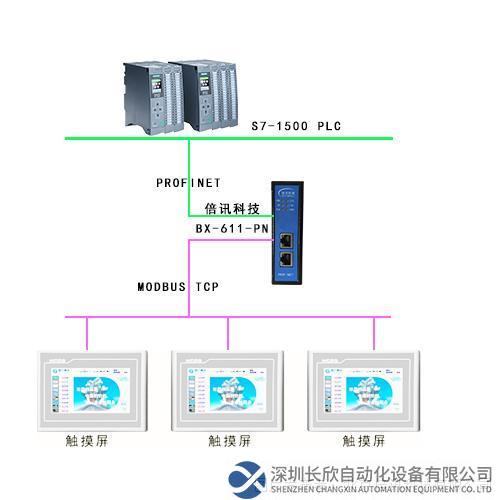

本案例是模擬將Modbus TCP 設備數據接入到西門子PROFINET 網絡中，使用設備為西門子 S7-15000 型 PLC，Modbus TCP轉Profinet網關，Modbus TCP從站設備為昆侖通態觸摸屏。

1、配置方法：打開博圖，新建項目并添加站點；

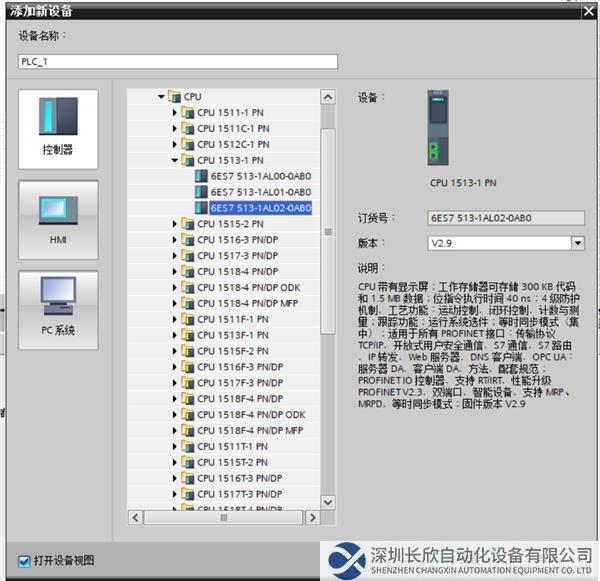

2、然后選擇添加S7-1500型PLC；

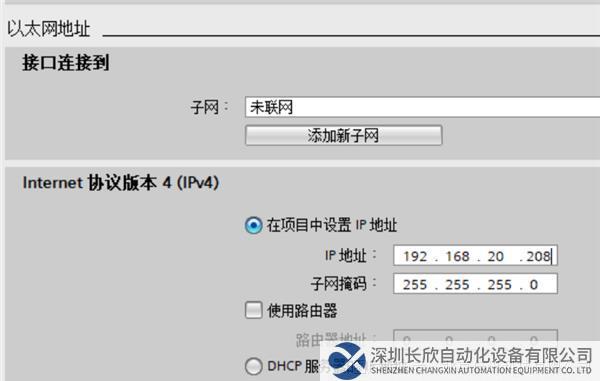

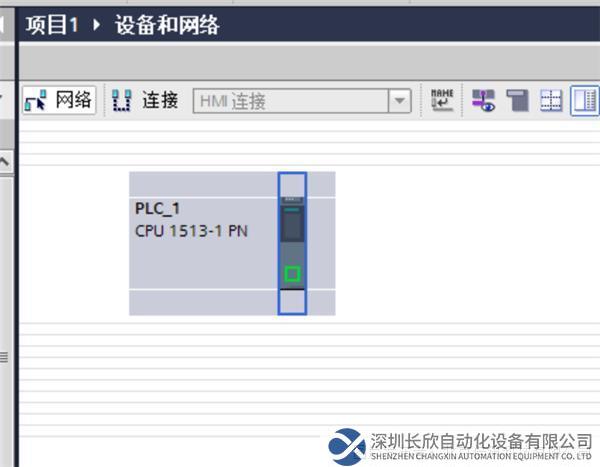

3、設置好IP地址并且處于聯網的狀態；

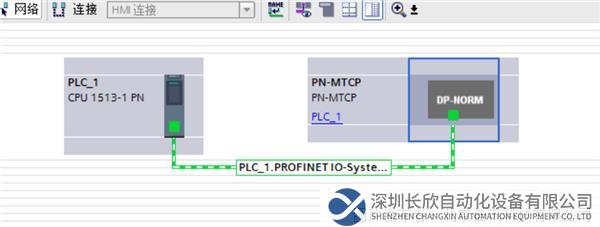

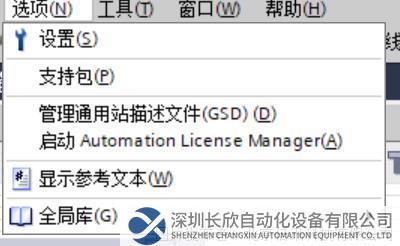

4、選擇導入Modbus TCP轉Profinet網關的GSD設備描述文件；

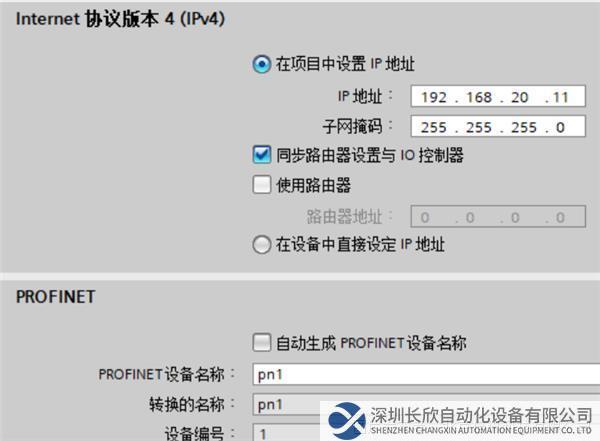

5、設置好Modbus TCP轉Profinet網關的IP地址以及設備名稱；

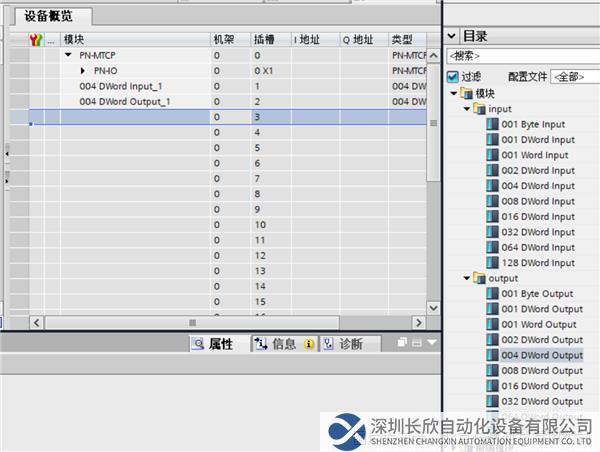

6、設置Modbus TCP轉Profinet網關的輸入輸出字節數長度，下載組態至PLC；

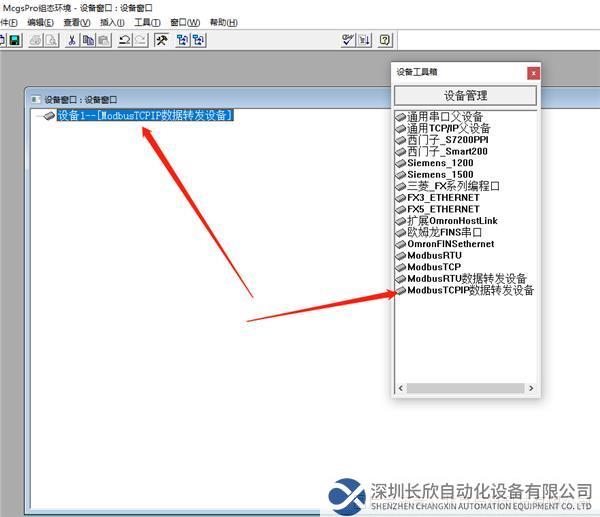

7、打開昆侖通態觸摸屏的配置軟件，新建一個Modbus TCP數據轉發設備；

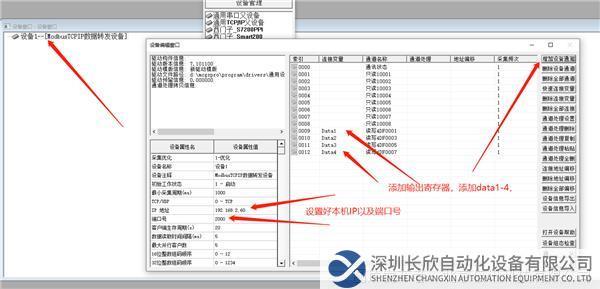

8、然后開始設置轉發參數；

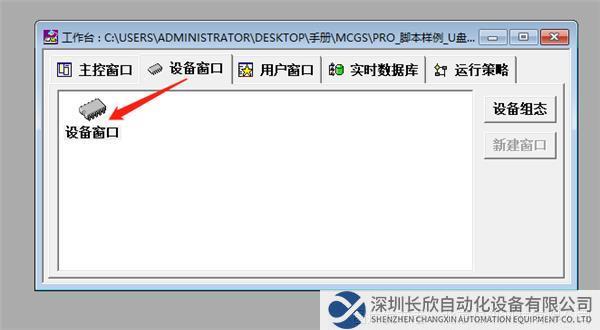

9、點擊設備窗口將設備端口號設置為502；

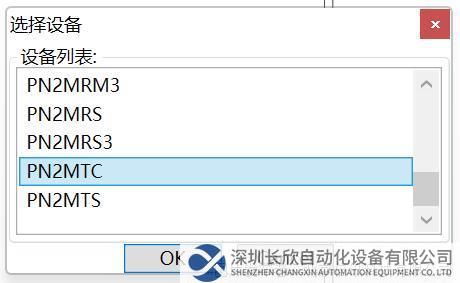

10、關聯好對應的視圖界面然后截止MCGS端已設置完成，打開Modbus TCP轉Profinet網關配置軟件進行Modbus TCP端參數配置，點擊新建選擇PN2MTC；

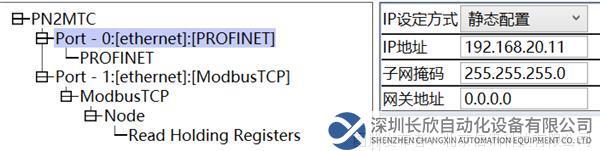

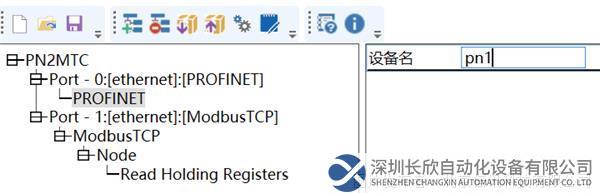

11、設置Modbus TCP轉Profinet網關的IP地址和設備名稱，要和PLC組態保持一致；

12、設置Modbus TCP的本地端口IP，和昆侖通泰觸摸屏端保持在同一網段不同IP即可；

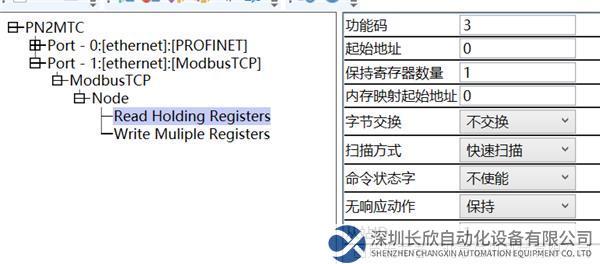

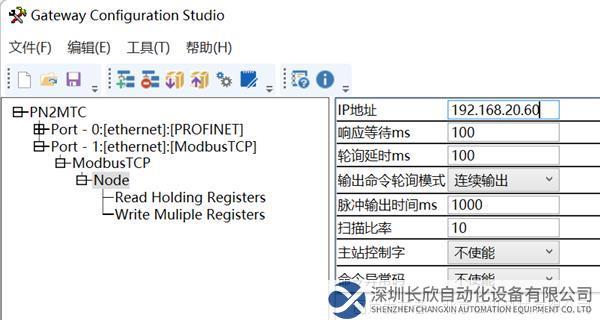

13、在Modbus TCP上右鍵點擊插入，在下級NODE中填寫從站服務器的IP，注意：響應等待代表等待從站響應的最長等待時間，輪詢延時代表從站響應后間隔多久再發送下一條命令；
