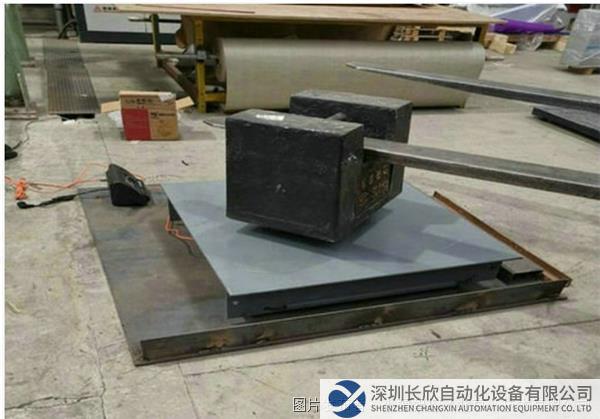

本案例是使用小疆智控Profinet轉RS232網關連接XK3190-A33E稱重顯示器的配置案例。

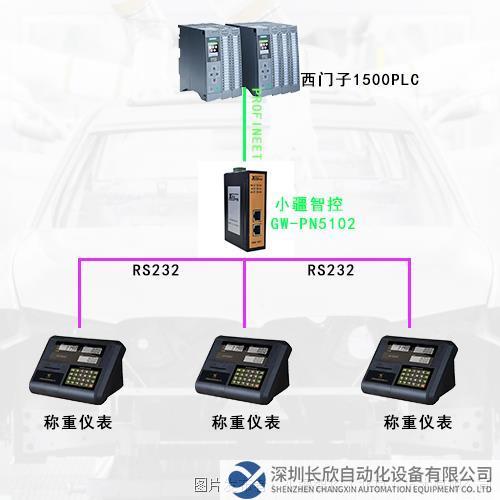

所需設備：西門子1200PLC一臺，Profinet轉RS232自由協議網關一臺，XK3190-A33E稱重顯示器一臺。

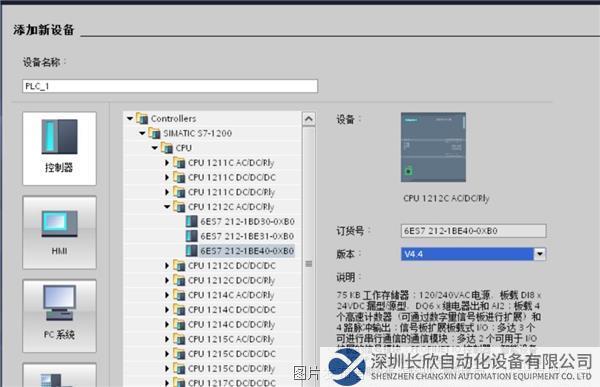

1、打開西門子博圖配置軟件，添加PLC；

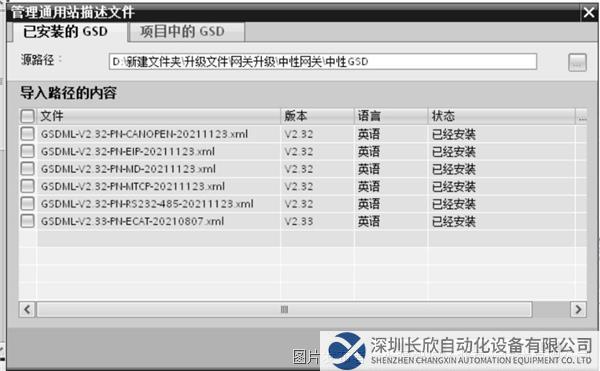

2、導入Profinet轉RS232網關GSD文件；

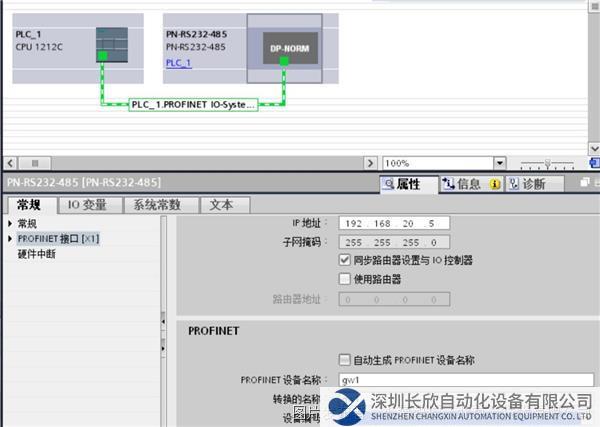

3、設置Profinet轉RS232網關IP及設備名稱（本例名稱為GW1設備IP為192.168.20.5）；

4、設置發送接收數據長度；

5、下載對應的組態到西門子1200系列PLC；

6、打開XK3190-A33E稱重顯示器手冊；

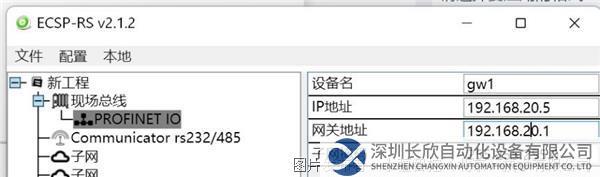

7、設置好設備的總線參數（輸出方式，波特率數據位置等）注意：Profinet轉RS232網關波特率最高為115200，如需更高波特率請聯系定制。設置網關的IP地址及設備名稱（與PLC保持一致）；

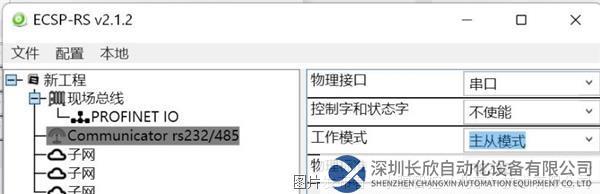

8、設置Profinet轉RS232網關232參數；

9、Profinet轉RS232網關可設置為主從模式和生產/消費者模式，主從模式需要從站應答方可繼續發送指令，生產消費者模式輸入與輸出互不干擾，物理標準改為232接口模式Profinet轉RS232網關分為3個232口需要單獨設置可分別帶三臺232設備；

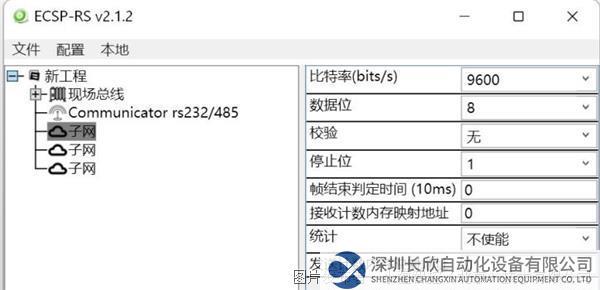

10、設置Profinet轉RS232網關的232參數波特率數據位校驗停止位等。（與連接設備保持一致），以生產消費者模式為例，添加生產者或者消費者；

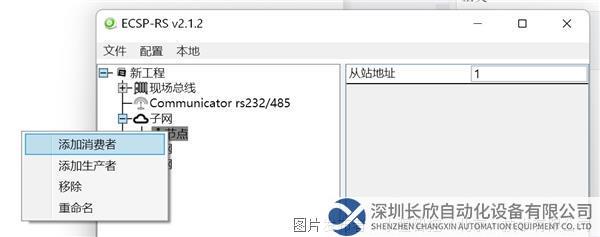

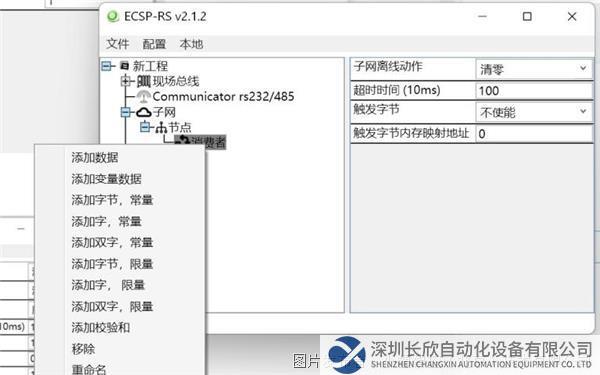

11、添加消費者接收設備數據；

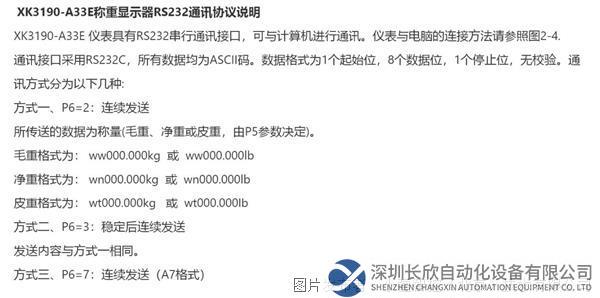

12、根據設備手冊得知，稱重顯示器儀表有三種發送模式；

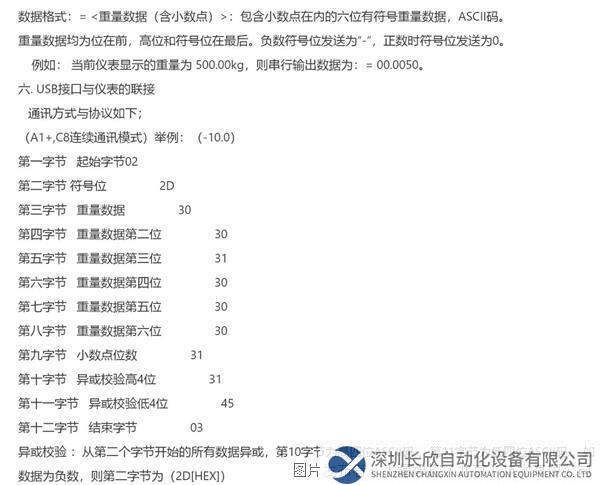

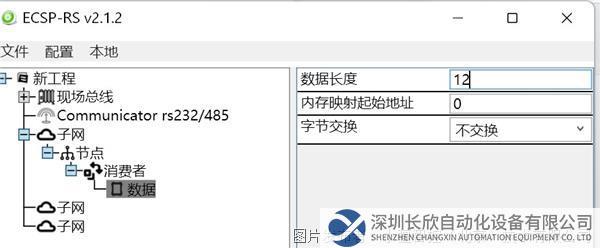

13、由范例可知儀表發送字節數為12個字節，所以數據長度為12；

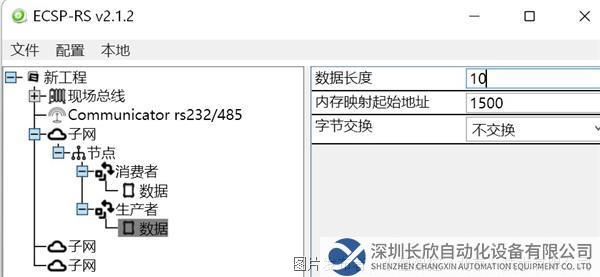

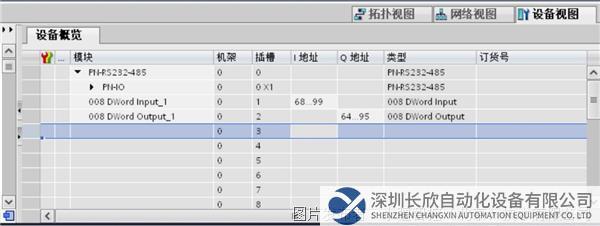

14、數據長度設置為12如長度不對那么從站數據長度對應不上則會被網關廢棄，不會發送到PLC。內存映射起始地址對應PLC的I地址IB68.配置完成后下載至網關并重啟后即可使用。同理將發送設置成對應的數據長度，如果從站沒有回復，可以把Profinet轉RS232網關換成生產消發送即可。內存映射起始地址1500對應PLC的Q地址起始本例為QB64開始；

15、配置好后將工程下載到Profinet轉RS232網關即可。
