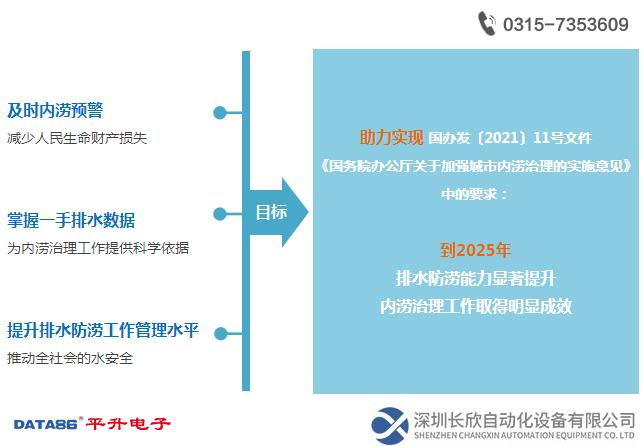

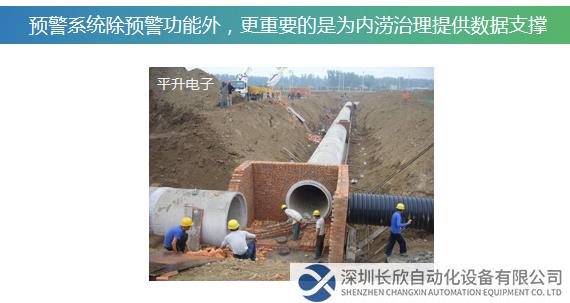

內澇監測設備（內澇監控解決方案）建設意義

編輯

解決方案

編輯

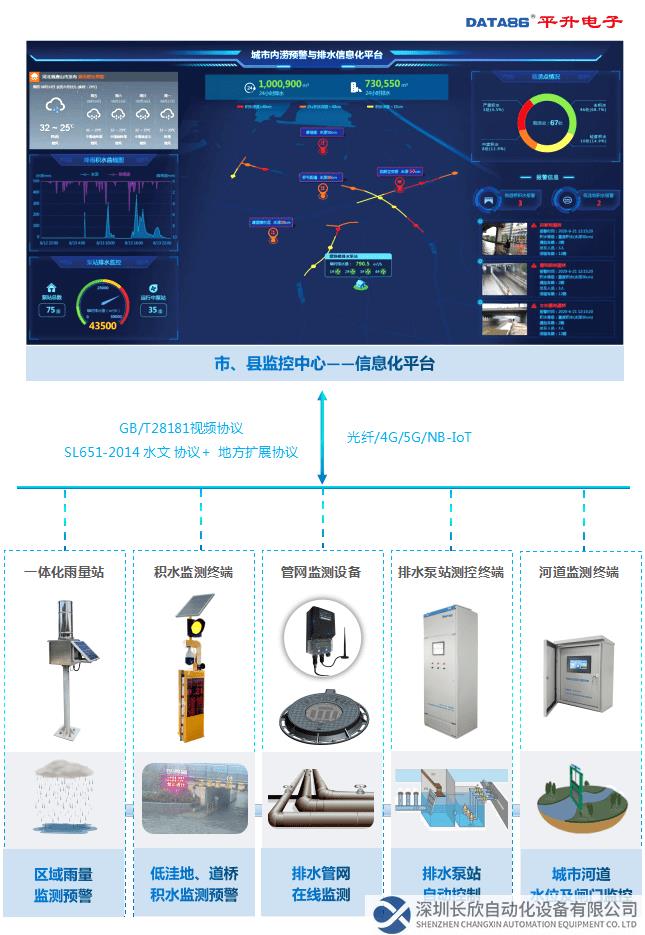

1、系統構成

編輯

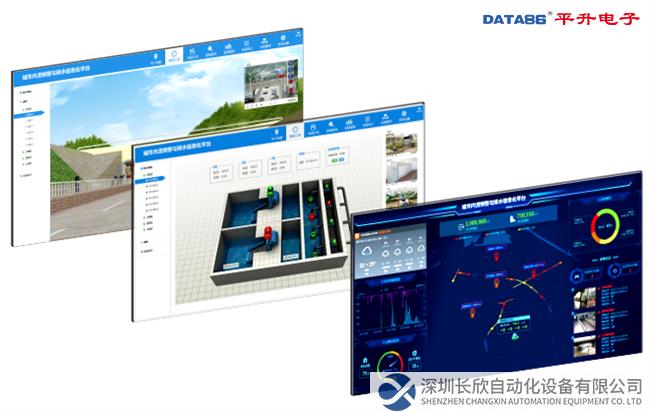

2. 平臺軟件

編輯

一張圖總覽積水、排水現狀

■ 城區降雨量       ■ 低洼地、道橋積水水位

■ 排水管網流量流速  ■ 排水泵站運行情況

■ 監測點視頻/照片   ■ 當前報警信息

積水、內澇預警預報

數據越限，自動彈出預警、報警信息，提示監管人員，還可發送預警、報警信息給預警廣播發布系統。

排水調度管理

道橋、泵站等采用組態模式直觀展現， 方便調度；

根據集水池水位自動控制排水泵站運行，及時排澇。

數據統計、趨勢分析、輔助決策

統計降雨量和排水量，分析城區積水變化趨勢，輔助管理部門做出防汛排澇和內澇治理決策。

標準通信規約

視頻協議：GB/T28181

數據規約：SL651-2014 水文協議+ 地方擴展協議

無縫對接其他平臺

可對接上級監管平臺、氣象監測、智慧城市等平臺，實現信息共享。

專業版通信服務軟件對接測點設備

支持基礎信息錄入

3、現場監測監控設備

一體化雨量監測站

型號：DATA-2301

編輯

適應場合：安裝在經常發生積水和內澇的區域及周邊

主要功能：實時監測降雨量，數據越限報警

測量設備：雨量筒

通信方式：4G/5G/NB-IoT

供電方式：太陽能

一體化水位監測站

型號：DATA-2302

編輯

適應場合：安裝在經常發生積水和內澇的區域

主要功能：實時監測積水水位，數據越限報警

測量設備：電子水尺 / 投入式壓力水位計

通信方式：4G/5G/NB-IoT

供電方式：太陽能

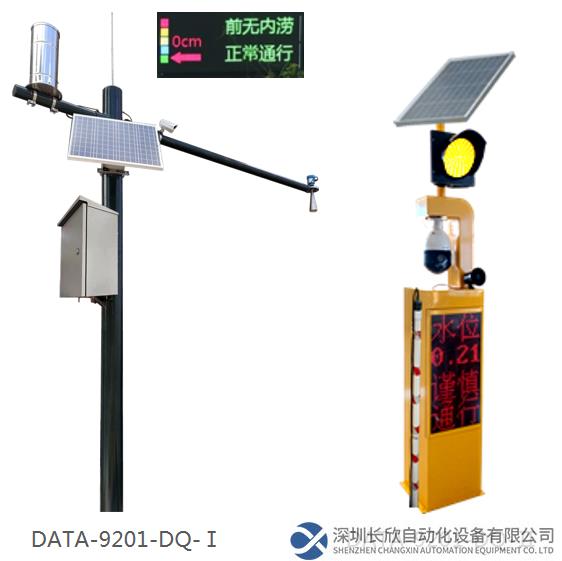

道橋監測終端

型號：DATA-9201-DQ

編輯

適應場合：安裝在隧道、立交橋、下穿橋等入口處，低洼路段，停車場等

主要功能：監測積水水位、現場圖片或視頻，水位越限報警，控制警示牌、警示燈、聲音播報等提醒行人。

測量設備： 雷達水位計/超聲波水位計/投入式水位計/電子水尺

通信方式：光纖/4G/5G

供電方式：市電/太陽能

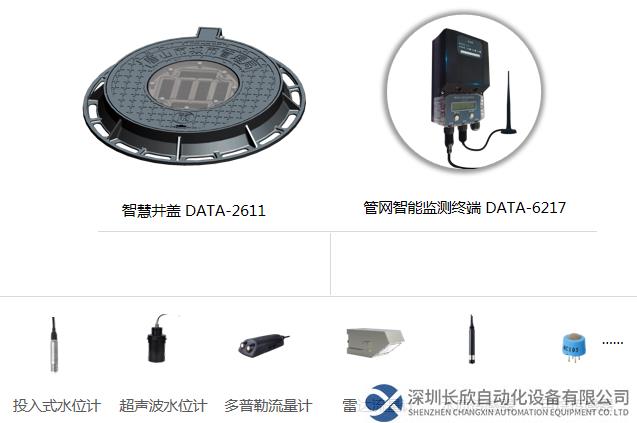

排水管網監測設備

編輯

適用場合：

安裝于城區主干路、住宅小區、人行道、非機動車道、綠化帶、停車場等區域的排水管網窨井。

智慧井蓋 DATA-2611適合實時采集、實時上報的監測點。

管網智能監測終端DATA-6217定時采集、定時上報的監測點 。

主要功能：

監測排水管網水位、流量、水質、有害氣體濃度等數據，數據越限自動報警。

智慧井蓋DATA-2611還具備GPS定位和井蓋丟失報警功能。

主要特點：防護等級IP68，不懼窨井潮氣和雨水浸泡。

通信方式：4G/5G/NB-IoT

供電方式：

智慧井蓋 DATA-2611，嵌入了太陽供電系統；

管網智能監測終端DATA-6217，電池自供電。

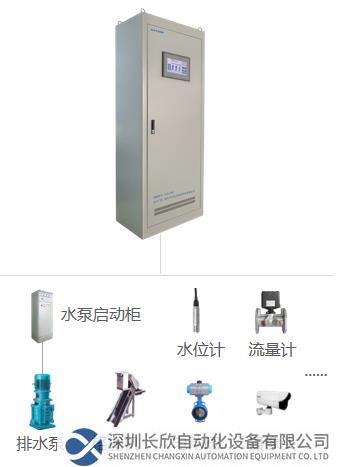

排水泵站測控終端

型號：DATA-9201-BZ

編輯

適應場合：各種排水泵站

主要功能：監測集水池水位、排水流量壓力、水泵狀態、電流電壓電能、自動控制或遠程控制排水泵啟停、視頻監控。

主要特點：分布式控制。即一個主控制器帶若干分控制器，每個分控制器控制一臺水泵，主控制器進行調度管理。穩定性好，便于非專業人員進行維護。

通信方式：光纖/4G/5G

供電方式：市電

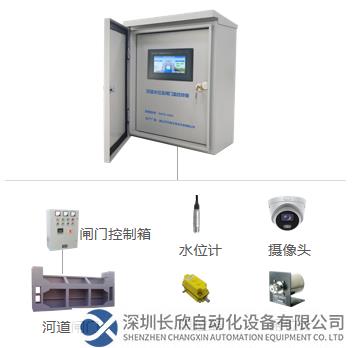

河道水位閘門監控終端

型號：DATA-9201-HD

編輯

適應場合：城市內、外河

主要功能：監測內外河水位、閘門運行狀態、閘門開度、圖像/視頻、自動/遠程控制排水閘門開/關。

通信方式：光纖/4G/5G供電方式：監測河道水位和現場圖像時，采用太陽能供電；

需控制閘門時，采用市電供電。

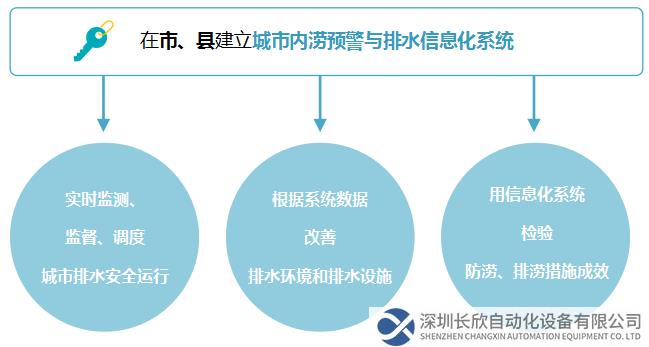

4、系統功能作用

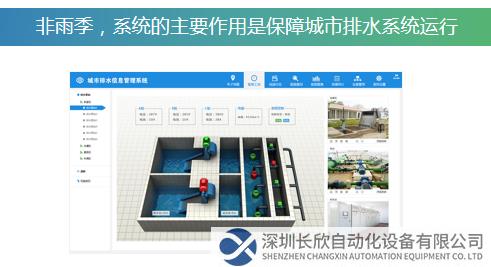

實時監測、監督城市排水安全運行

編輯

● 排水日常調度

● 排水設施、設備的預警維護

● 排水設備節能降耗管理

● 突發事件的應急處理預案

根據數據，改善排水環境和排水設施

編輯

● 通過雨量、水位、流量、泵站狀態、積水時間等數據，可評估城市的排澇能力。

● 城市蓄水能力不足的推動海綿工程等。

● 城市排水能力不足的增加泵站、擴充管道等。

● 城市排水管理能力不足的加強管理等。

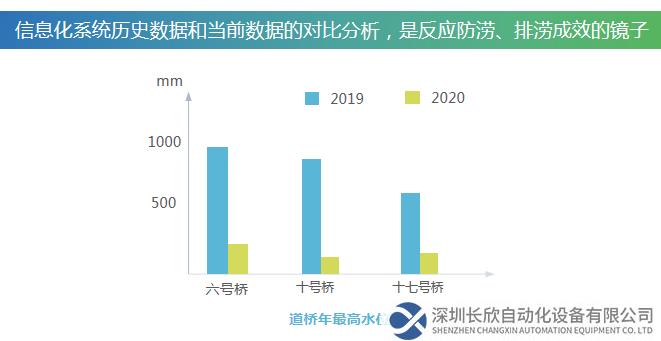

用信息化系統檢驗各項防澇、排澇措施的成效

編輯

● 對比積水、內澇點的歷史水位數據。

● 對比積水、內澇點的歷史排澇時間數據。

● 對比城市的蓄水能力。

● 對比城市的排水能力。

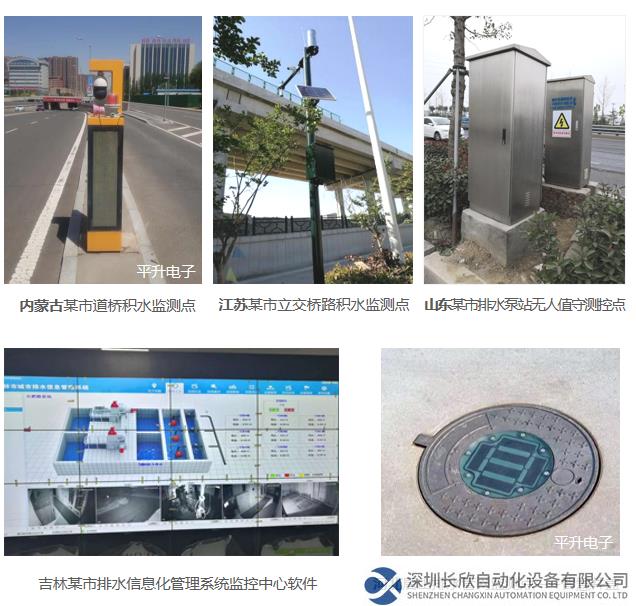

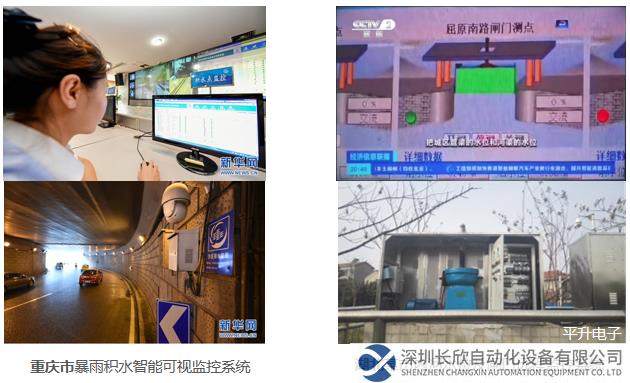

部分典型案例

編輯

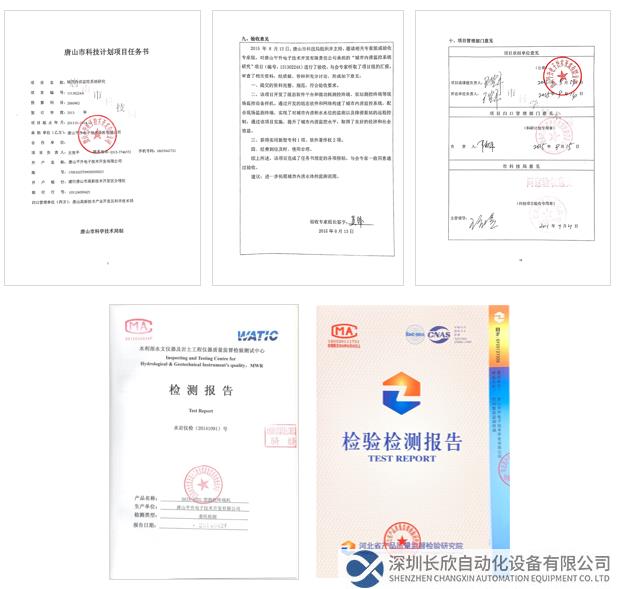

平升優勢

編輯

編輯

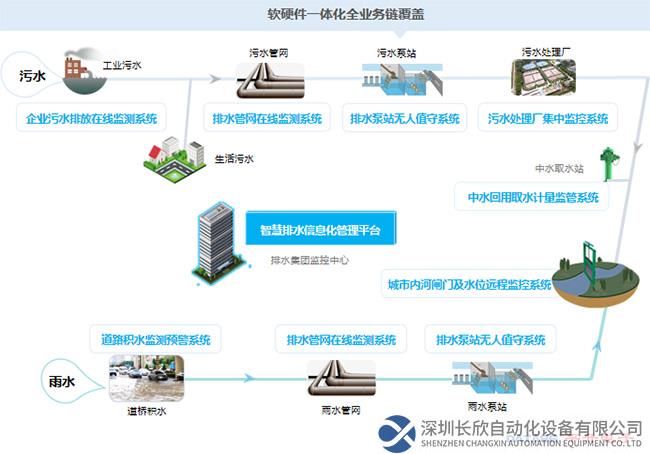

相關方案—智慧排水整體解決方案
