如第一部分所述，短波紅外（SWIR）成像揭示了復雜新鮮食品（如蘋果）的狀態和價值等一系列極其珍貴的信息——而可見光譜無法提供此類信息。但SWIR本身也有局限性。我們?cè)搹暮握f(shuō)起呢？

什么是SWIR？

短波紅外（SWIR，一般定義為0.9 - 1.7μm波長范圍內的光，但也可歸入0.7 - 2.5μm波長范圍）成像使我們能夠看到我們無法看到的物體。與物體本身發出的中波紅外光（MWIR）和長波紅外光（LWIR）不同，SWIR與可見光類似，所發出的光子被物體反射或吸收，提供的高對比度適用于更高的分辨率成像場景。

由于硅傳感器的上限約為1.0μm，SWIR成像需要專用的光學和電子組件在特定的SWIR范圍內工作。砷化銦鎵（InGaAs）傳感器是在SWIR成像中使用的主要傳感器，可覆蓋典型的SWIR頻帶，但可擴展低至550nm和高至2.5μm的波長。雖然市場上可提供線掃描InGaAs傳感器，但區域掃描InGaAs傳感器一般受到ITAR限制。

因此有必要使用針對SWIR波長范圍設計、優化和鍍膜的鏡頭。專用于可見光譜的鏡頭會降低圖像分辨率，產生嚴重的光學像差。SWIR波長通過玻璃、鏡頭和其他光學組件（濾光片、窗口片等）傳輸。圍繞SWIR成像探測器構建的系統可以使用與可見光組件相同的工藝制造，從而降低制造成本，并在系統中使用保護性窗口片和濾光片。

光學成像對于無損食品檢驗和分級意義重大，需要投入持續的研發關注。食品“產品品質”的自動檢測仍然是一項重大的挑戰。曲面上的物理變量檢測，缺陷與自然特征之間的區分，不可見缺陷和面下缺陷的區分取決于底層算法的可靠性，以及快速光學檢測系統的速度和性能。這些挑戰會降低檢驗的準確性，增加成本，或減慢生產線的效率。

如今，我們見證了單色、彩色（VIS）、紫外線（UV）、近紅外（NIR）、短波紅外（SWIR）和高光譜成像系統應用于食品分揀領域?？v觀SWIR成像方法，幾乎不可能同時提供關于整個物體物理和化學性質的空間和光譜信息。而這些是我們想要了解的內容。例如，光譜測定系統可以對水果的可溶性固形物含量（SSC）進行無損評估。這是一種特殊的測量方法，已被證實是預測水果內部品質的一把利器。但是，光譜測量一次只能收集樣品上單個區域的信息，這限制了其在整果表面缺陷檢測中的應用。

同其它檢驗行業一樣，它們面臨著一個普遍的壓力：以更低的成本、更快的速度獲得更高質量的產出。一旦解決了這個問題，高光譜成像技術可以將光譜和成像的特征集成到一個系統中，提供反映多種食品品質特征的異構信息，從而預測新鮮農產品的適銷性和壽命。

使用高光譜成像獲得全面的信息

人們對蘋果很挑剔。口味只是最基本的要求。在亞洲國家，高級蘋果可以作為特殊儀式（如農歷新年慶?；顒?dòng)）的禮物。在這種情況下，我們要求蘋果個頭大，外表鮮紅光亮，含糖量高。

高光譜成像法可以同時為我們提供涉及這些性質的寶貴信息，包括大小和形狀，顏色，甚至是表面的化學成分。高光譜成像技術的傳統應用幾乎僅限于可見光（380-740nm）以及硅基陣列探測器可達的VNIR（750-1000nm）光譜區。

果實大小是決定水果價值的重要因素之一，大果比小果更貴。為了生產更大的果實，一系列栽培技術得以應用。這包括物理方法，如修枝和間伐，也包括化學方法，如植物生長調節劑。但這些處理方法的使用（或過度使用）可能會產生副作用，例如使果形變長，這在日本、中國和韓國等國家并不受歡迎，這些國家的人更喜歡圓形的蘋果，如富士蘋果或亞洲梨。要如何把握其中的尺度？你的產品適合哪個市場？你需要衡量處理方法和結果，在時間的推移中探索對自身產品有益的因素。

左圖是針對亞洲市場種植的梨。右圖是針對北美市場種植的梨。資料來源：亞洲梨和西洋梨，肯塔基大學農業食品和環境學院作物多樣化中心

然而，基于高光譜成像的實時檢測技術的發展遇到了瓶頸。高光譜圖像的每個像素都幾乎形成連續的光譜，每個空間位置包含數百個波段。這導致形成龐大的數據集，增加了整個檢測系統的采集和處理要求，并且通常排除了實時應用的可能性（或?qū)嵱眯裕?/p>

多光譜成像：更專注的選擇

另一種解決方案是多光譜成像。與高光譜成像非常相似，多光譜成像仍然可以提供每個測試樣品的紫外光、可見光和紅外光譜成像。但它不是在一個連續的波段捕捉一切物體，而是在特定選擇的、不連續的光譜范圍內捕捉圖像數據。例如，一個典型的多光譜成像系統通?？梢栽诟蟮姆秶鷥?nèi)提供具有3-20個波段的圖像，例如兩個紫外光波段，三個可見光波段，五個紅外光波段。

我們從而可以在離散的光譜范圍內選擇窄帶圖像，生成目標物體中每個像素的特定特征波長，從而大大減少所需的帶寬。這在保證快速掃描大量產品所需速度的同時，滿足了快速識別和檢測的行業需求。

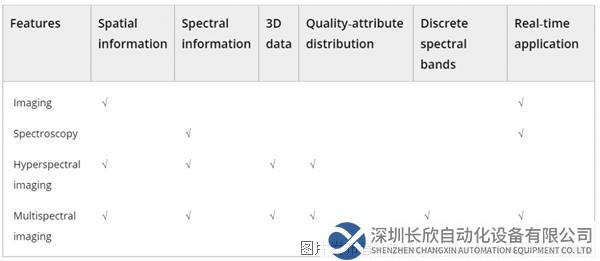

成像、光譜法、高光譜成像和多光譜成像技術主要特點的比較。資料來源：植物食品品質分析與可視化的多光譜成像，《食品科學與食品安全綜合評論》

我們可以基于濾波和色散器件（如光學濾波器和可調諧濾波器）開發多光譜成像系統。多光譜成像系統更為小巧、精簡，運行速度更快，具備眾多的優勢。但你必須準確了解自身的需求。傳感器和系統的構建必須基于十分確切的信息，確保滿足最關鍵的產量要求。這是多光譜成像過程中最具挑戰性的任務，選擇波長來代表具體的特征，對相關物體進行表征。

在食品品質和安全分析方面，最常用的多光譜成像系統旨在獲取VISNIR區（380-2500nm）的光譜數據。收集的光譜可以提供與色素和泛音（如第一泛音、第二泛音和第三泛音）的強烈吸收相關，或與分子鍵（如C-H（脂肪族和芳香族）、C-O（羧基）、N-H（酰胺和胺）和O-H（羥基）官能團）組合模式（變形和拉伸）相關的樣品的復雜結構特征。

多光譜圖像可獲得三維數據，使用多元建?？蛇x擇性地將其轉換為二維化學圖像。你可以通過這一方法預測并直觀了解水果和蔬菜的品質參數：

● 物理參數：紋路、持水能力

● 化學參數：淀粉和蛋白質含量

● 微生物指標參數：病毒和真菌含量

● 摻假：品種、產地

● 分級：成熟度、貯存期

● 污染：氯吡脲、吡蟲啉

● 缺陷：淤傷、腐爛

此類植物性食品的品質參數不僅可通過定性或定量方法予以確定，還可在空間中進行可視化顯示，多光譜成像從而能夠?qū)崿F(xiàn)無損且非均質的品質測定。

例如，如果我們無法用光譜學方法直接測定SSC，我們可以采用多光譜成像工具間接測定。其他研究已經證實了特定波長吸收與水果SSC或含糖量之間的對應關系：

● 535nm和680nm波段與蘋果中的主要色素（花青素和葉綠素）有關，這些色素的變化取決于蘋果的成熟度。

● 760nm波段與水果的含水量有關，含水量與SSC成反比。

● 730nm和900nm波段的吸收與碳水化合物有關，碳水化合物決定了糖液的濃度。

● 900nm左右波段已被證明與多種水果（蘋果、梨和桃子）的SSC有關。

另一項研究表明，VIS-NIR光譜（400-5000nm）上的許多點可用于檢測實驗前一小時產生的特定項目，例如蘋果上的淤傷。當整合此類具有不同噪聲和性能特征的成像范圍時，有必要進行更高級的圖像分析以獲得準確的結果。常用的一項技術是最小噪聲分離變換（MNF），該算法包括兩個連續的數據歸約運算。第一個運算基于數據中由一個相關矩陣表示的噪聲估算。然后，這一變換通過方差對噪聲進行解關聯和重新縮放。隨后的第二次變換考慮波段噪聲之間的信息，提供原始數據集中所有波段方差的加權信息。這種分析使得區分組織中的缺陷區和正常區成為了可能。

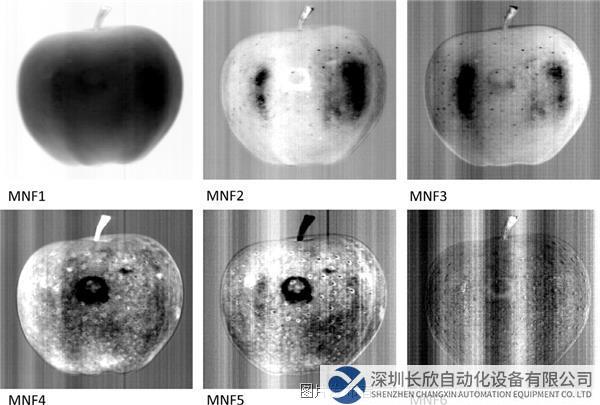

對于有淤傷的水果，由于細胞壁破裂，淤傷區域的水分含量會增加。水分吸收的眾多波段的光處于SWIR范圍內。這種吸收使得SWIR成像能夠檢測到可見光相機技術無法檢測到的淤傷。最小噪聲分離變換（MNF）分析對SWIR波長圖像的組合進行評分，從而確定“金冠蘋果”的最佳認定方法。資料來源：使用高光譜數據和熱成像技術檢測蘋果的早期瘀傷，《食品工程學報》

多光譜數據太多？引入AI

盡管與高光譜成像相比，多光譜解決方案可以簡化數據，但這并不意味著它實際上很簡單。還有許多相關的帶寬需要考慮。研究表明，某些波段具有相關價值。當我們使用數據來推斷另一個未測定的品質（如前文所述的SSC）時，這一發現可能非常有幫助。

多光譜方案能有多復雜？為單獨測定草莓硬度，你可以使用19個非連續波長（405、435、450、470、505、525、570、590、630、645、660、700、780、850、870、890、910、940和970nm）！

而早在2002年，研究人員就已經將神經網絡應用于食品品質檢驗。

就像任何與機器學習和人工智能實際應用相關的領域一樣，該領域正在迅速變化。多個研究團隊正尋求將多光譜數據集與不同的神經網絡學習方法相結合，以確保精度結果不低于先進的實時處理結果。

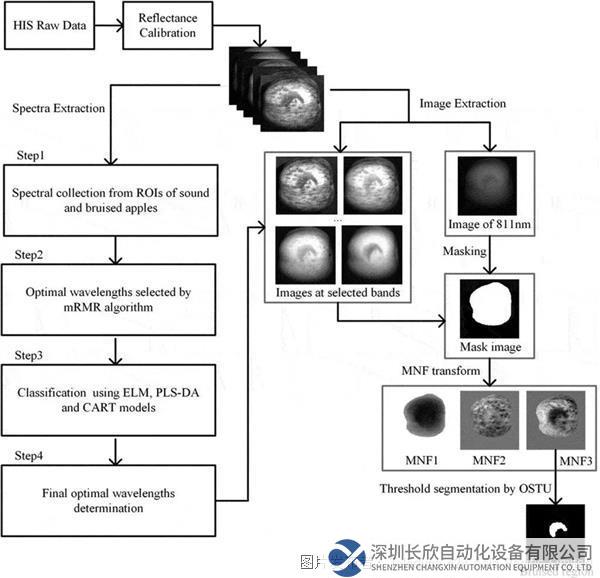

使用神經網絡評估蘋果淤傷的流程圖?；诟吖庾V成像技術的蘋果輕微淤傷快速檢測與可視化，《International Journal of Food Properties》

神經網絡將變得越來越智能。常見的算法，如反向傳播，意味著網絡可以自主學習，這超出了我們利用有限的數據集向其傳授的知識。期待在未來的某一天，食品檢驗系統能夠迅速生成幾乎完美的準確結果，而我們可能無從得知它們是如何做到這一點的！

食品生產中的Teledyne DALSA技術

Teledyne DALSA的SWIR GigE線掃描相機采用尖端的InGaAs傳感器和緊湊型封裝設計，廣泛應用于機器視覺領域。

這款高速、高分辨率相機是DALSA SWIR系列的第一款產品。Linea SWIR采用尖端的InGaAs傳感器和緊湊型封裝設計，適用于各類應用場景。這款相機具有超高靈敏度和低噪聲，使客戶能夠以前所未有的方式查看產品。Linea SWIR包括一款1k分辨率、12.5μm像素的高響應率相機，以及一款512分辨率、25μm像素的相機。

與所有Linea型號產品一樣，Linea SWIR做工優異，功能先進，這也是Teledyne DALSA產品遠遠超越其他同行的原因之一。Linea SWIR的特色功能，包括高運行速度，高靈敏度，循環模式和可編程I/O，可以便利機器視覺工作。多功能的Linea SWIR是光學分選、太陽能電池板檢測以及通用機器視覺等應用的理想選擇。
