GE IS200TBTCH1CBB 燃機卡

IS200TBTCH1C技術規范

兼容性PTCC I/O包

Simplex Pack Twelve的輸入

使用手冊GEH-6721G Mark VIe控制系統指南第二卷

制造商美國通用電氣公司，通用電氣工業系統

型號熱電偶輸入

DC型連接器數量2

零件號IS200TBTCH1C

系列標記VIe

系統應用程序類型Simplex

產品描述

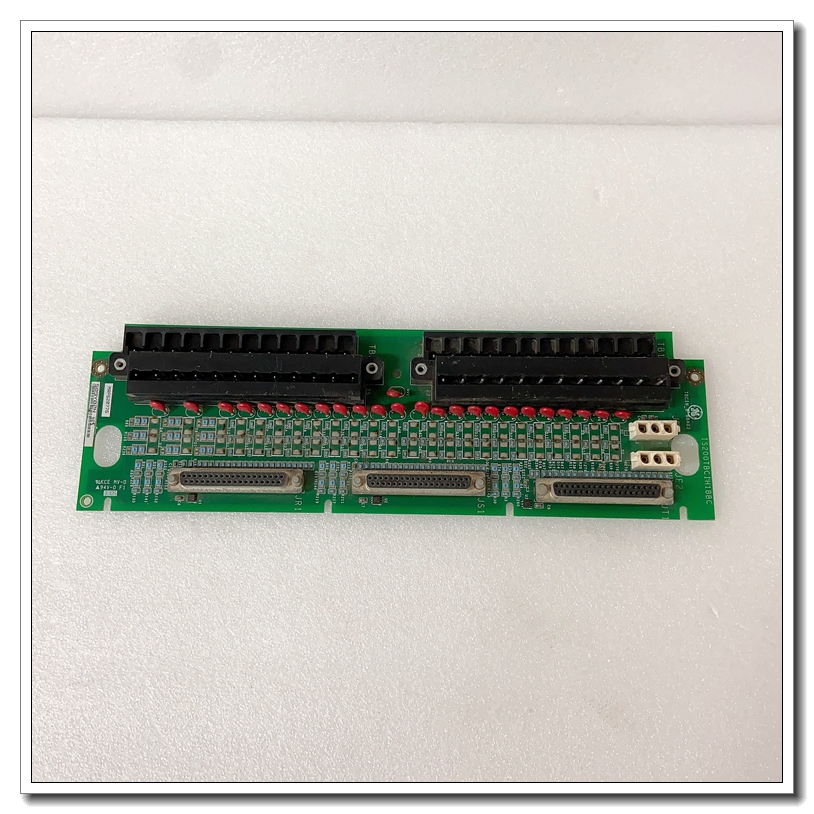

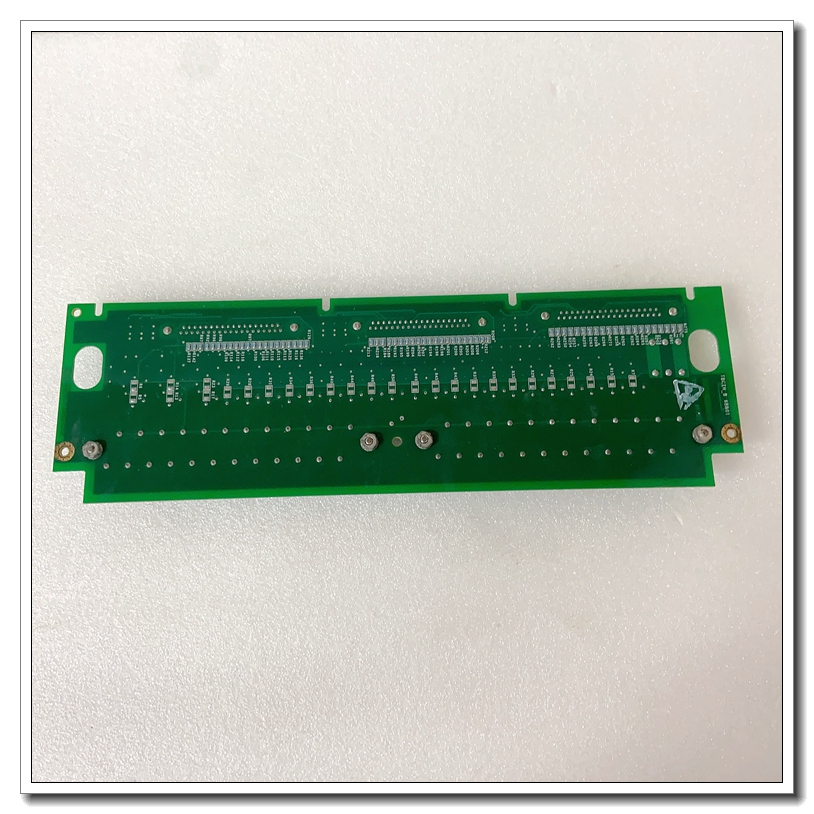

熱電偶輸入（TBTC）端子板IS200TBTCH1C是通用電氣公司生產的Mark VIe系列的一部分。該板將接受T、S、K、J和E主要二十四種熱電偶輸入。如果該板與PTCH2板一起用于單工系統，則該板可接受附加的三個熱電偶輸入，標記為R、B和N。有兩個TBTC型號，該型號為IS200TBTCH1C，表示它有兩個直流型連接器，僅用于單工應用。該板將使用兩個PTCC組件，因此允許24個輸入。

當連接IS200TBTCH1C板作為Mark VIe系列的一部分時，所使用的I/O包將直接校正到TBTC J型連接器中，所需的電纜也將取決于板所需的冗余級別。該板的一個特點是該板上的熱電偶輸入可以不接地或接地。輸入距離渦輪機控制面板的距離可達九百八十四英尺。該設備上連接的I/O處理器將對單個熱電偶輸入執行模數線性化和轉換。

IS200TBTCH1C板的熱電偶輸入可支持從負8伏到高達正45伏的寬輸入范圍。該板具有冷接點，其工作溫度可能在負22華氏度至149華氏度之間。冷接點或CJ信號可通過進入信號空間進行監測。
