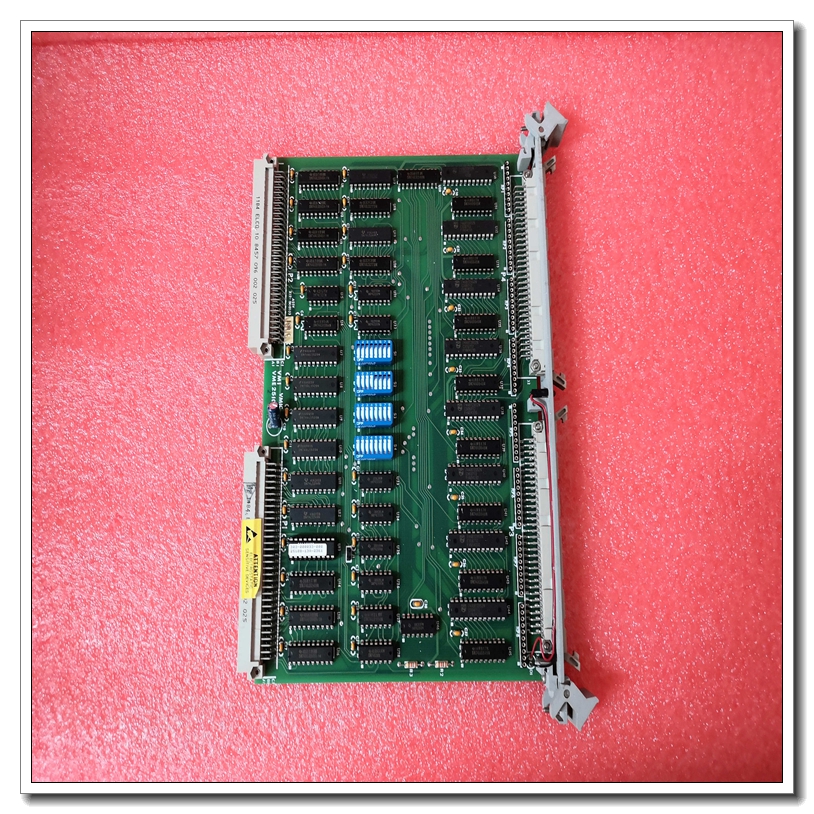

VMIVME-3122-020

VMIVME-3122是VMIC廣泛的模擬輸入/輸出系列的成員

VMEbus的產品。16位數字分辨率，程控增益，

可選擇轉換率，并自動掃描64差動或單端

模擬輸入，VMIVME-3122提供卓越的動態范圍和模擬

輸入通道密度。支持多種操作模式，包括

自動掃描，數據突發和外部同步。這塊板被設計成

接口直接與VMIC的信號調理板線數字化

熱電偶，rtd和應變片的輸出。

可以下載單個通道增益以在掃描操作期間使用，或者

該板可以配置為所有通道通用的固定增益。

多個單板可以同步在一起，最多可以同步16個單板

同時啟動每個掃描。一個間隔定時器，總線中斷器，通道

計數器和Midscan/Endscan標志簡化了對雙通道內數據的監控

端口數據緩沖區。可以從VMIVME-3122中受益的系統應用程序

功能包括工廠自動化，過程控制，數據采集系統，

訓練模擬器和實驗室儀器。

以下簡要概述了主要特性，說明了靈活性和

VMIVME-3122提供的性能:

?16,32或64差分或單端模擬輸入

?16位A/D轉換

?381赫茲至100 kHz可選擇的掃描率為高性能選項，381赫茲

到50千赫的標準性能選項

?可編程增益x1或x10

VMIVME-3122高性能16位模數轉換器板

14

VMIVME-3122的特點(續):

?A/D轉換器范圍為±2.5 V，±5v，±10v, 0至+ 5v, 0至+ 10v

?可編程通道增益

?16至1,024字雙端口數據緩沖區

?短I/O (A16)，標準(A24)或擴展(A32)數據空間的操作

?可編程通道塊大小和緩沖區大小

?可選的低通輸入濾波器

?連續和突發工作模式

?自由運行或外部/內部觸發

?Midscan或Endscan指示總線中斷器

?可編程間隔定時器定時數據爆發

?從VMIC信號調理板直接布線

?初始化后復位在自動掃描模式增益= x1

功能描述

VMIVME-3122(第15頁上的圖1)是高分辨率的16位64通道

用于VMEbus系統的模擬掃描和數字化輸入板。

雙端口數據存儲器，板載計時器，自動控制增益和

可編程總線中斷使VMIVME-3122支持廣泛的模擬

輸入流量，與最小的主機處理器的參與。

模擬輸入被掃描并順序數字化。數字值存儲在

一個雙端口數據緩沖區，可以在任何時候從VMEbus訪問。的增益

每個通道可以單獨編程，也可以在軟件中設定為固定

所有信道共有的增益。通道增益是軟件可選的x1或x10。

A/D轉換器電壓范圍為±2.5 V，±5v，±10v, 0至5v，可跳線選擇

0 ~ 10v。

當系統或程序復位發生時，板在64通道中初始化

自動掃描模式在100千赫的速率和所有通道增益初始化為統一

(x1)。復位操作后，程序可以選擇定時突發或觸發突發

模式，并且可以根據需要修改塊大小、緩沖區大小和通道增益。

通道塊可調為1、8、16、32或64通道，以及數據緩沖區大小

可以以二進制增量從16到1,024個數據字進行選擇。

在標準性能模式下，單板復位后必須重新編程

50千赫的掃描速率必須將值$00F7寫入相對地址

0006美元。

定時數據爆發由一個間隔計時器控制，它可以提供重復的或

單次爆發間隔可達687秒。一次爆發可由6個

8到1024通道樣本。的中間或末尾可用一個數據就緒標志

掃描，中斷請求可以與標志同時生成。的

中斷也可以在獲得特定數量的樣本后啟動。以上翻譯結果來自有道神經網絡翻譯（YNMT）· 通用場景

以下為該句多個翻譯結果：

中斷也可以在獲取特定數目的樣本之后啟動。

中斷也可以在采集了特定數量的樣本后啟動。

中斷后也可以啟動已獲得特定數量的樣本。
