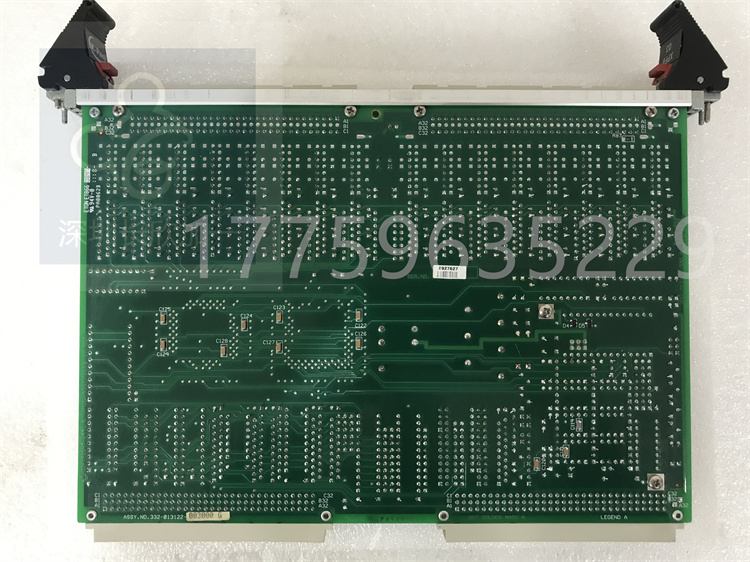

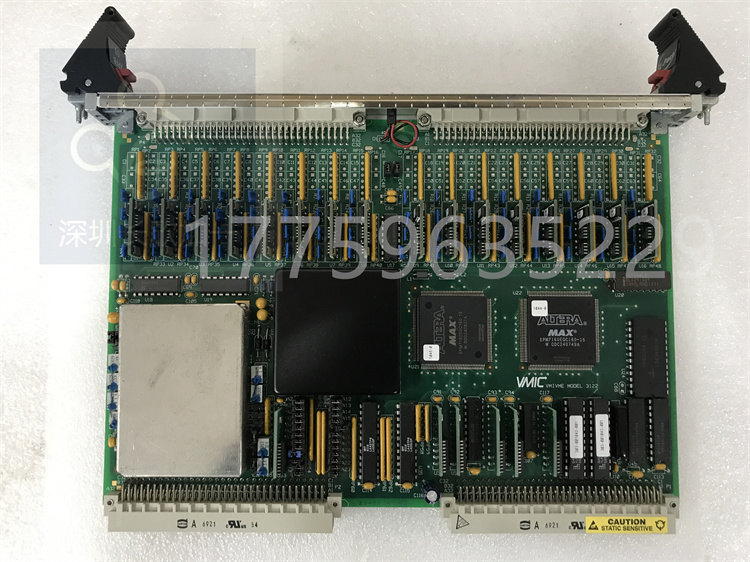

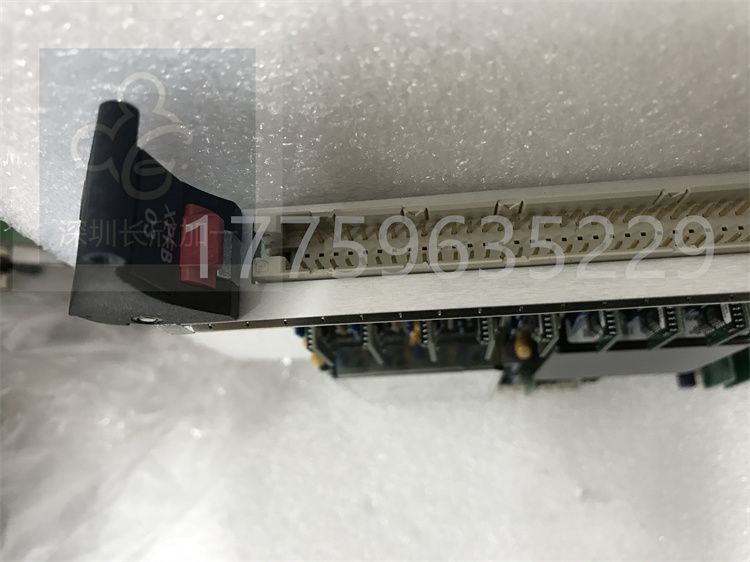

GE  VMIVME-3122-020  高性能16位模數轉換器板

GE  VMIVME-3122-020  高性能16位模數轉換器板

GE  VMIVME-3122-020  高性能16位模數轉換器板

品牌：

GE

歸檔功能：

通訊功能

產品認證：

合格

工作電壓：

24V

內部變量：

ELAU

圖案類型：

矢量圖

適用范圍：

工業類

畫面數量：

4

是否進口：

是

加工定制：

是

報警功能：

有

產品名稱：

模塊

輸入電壓：

24V

額定電流：

5A

特色服務：

包郵

備注說明：

質保一年

操作方式：

遠程控制

適用電機：

伺服類電機

系統內存：

8MB

顯示色彩：

99.9

電源電壓：

220V

輸入方式：

電流輸入

物料編碼：

65218

通訊接口：

HDMI接口

工作溫度：

60

物料編號：

26854

其他功能：

模擬通訊

輸出頻率：

50HZ

額定電壓：

24V

報警類型：

燈光報警

斷開容量：

0.01

矢量圖支持：

支持

最小包裝數：

1

顯示器類型：

IPS

USB接口數量：

2接口

存儲卡插槽：

2

面板防護等級：

3

內存擴展容量：

128MB

用戶腳本支持：

支持

速度響應頻率：

1MS

工作環境溫度：

-40至100

絕緣耐壓測試：

通過

第三方通訊產品：

ABB控制器

產品介紹

VMIVME-3122 是 VMIC 廣泛的 VMEbus 模擬輸入/輸出產品系列中的一員。

它具有 16 位數字化分辨率、程序控制增益、可選轉換率以及 64 個差分或單通道自動掃描功能、

64 個差分或單端模擬輸入的自動掃描。

VMIVME-3122 具有出色的動態范圍和模擬輸入通道密度。支持多種操作模式，包括自動掃描、數據突發和外部同步。

該電路板可直接與 VMIC 的信號調理電路板系列連接，對熱電偶、熱電阻和應變計的輸出進行數字化處理。

可以下載單個通道增益，以便在掃描操作過程中使用，也可以將電路板配置為固定增益。電路板可配置為所有通道通用的固定增益。

多塊電路板可以同步在一起，使多達 16 塊電路板能夠同時啟動每次掃描。

間隔定時器、總線中斷器、通道計數器和掃描中期/掃描末期標志簡化了對雙端口數據緩沖器內數據的監控。

可從 VMIVME-3122 功能中受益的系統應用包括工廠自動化、過程控制、數據采集系統、培訓模擬器和實驗室儀器。

以下主要功能概述說明了 VMIVME-3122 的靈活性和性能：

- 16、32 或 64 差分或單端模擬輸入

- 16 位 A/D 轉換

- 381 Hz 至 100 kHz 的可選掃描速率（高性能選件），381 Hz 至 50 kHz 的可選掃描速率（標準性能選件

- x1 或 x10 的可編程增益

- A/D 轉換器范圍為 ±2.5 V、±5 V、±10 V、0 至 +5 V、0 至 +10 V

- 可編程通道增益

- 16 至 1,024 字雙端口數據緩沖器

- 在短 I/O (A16)、標準 (A24) 或擴展 (A32) 數據空間內運行

- 可編程通道塊大小和緩沖區大小

- 可選低通輸入濾波器

- 連續和突發運行模式

- 自由運行或外部/內部觸發

- 用于中掃描或末掃描指示的總線中斷器

- 用于定時數據突發的可編程間隔定時器

- 直接從 VMIC 信號調理板布線

- 在自動掃描模式下復位后初始化，增益 = x1

功能說明

VMIVME-3122 是一款適用于 VME 總線系統應用的高分辨率、16 位、64 通道模擬掃描和數字化輸入板。

雙端口數據存儲器、板載定時器、自動控制增益和可編程總線中斷器使 VMIVME-3122 能夠支持大量的模擬輸入流量，并將主機處理器的參與降至最低。

模擬輸入按順序進行掃描和數字化。數字值存儲在雙端口數據緩沖器中，可隨時從 VME 總線進行訪問。

每個通道的增益可單獨編程，也可通過軟件設置為所有通道通用的固定增益。通道增益可通過軟件選擇為 x1 或 x10。

A/D 轉換器電壓范圍可通過跳線選擇為 ±2.5 V、±5 V、±10 V、0 至 5 V 和 0 至 10 V。

當系統或程序復位時，電路板將以 100 KHz 的速率在 64 通道自動掃描模式下初始化，所有通道增益都將初始化為 1 (x1)。

復位操作后，程序可選擇定時突發或觸發突發模式，并可根據需要修改塊大小、緩沖區大小和通道增益。

通道塊可調整為 1、8、16、32 或 64 個通道，數據緩沖區大小可從 16 到 1,000 個通道中選擇。

數據緩沖區大小可以二進制增量方式從 16 個數據字到 1,024 個數據字進行選擇。

在標準性能模式下，電路板必須在復位后重新編程，以獲得 50 kHz 的掃描速率。必須將 $00F7 的值寫入相對地址 $0006。

定時數據脈沖串由間隔定時器控制，該定時器可提供長達 687 秒的重復或單次脈沖串間隔。

一個脈沖串可包含 8 至 1,024 個通道采樣。數據就緒標志可在掃描中間或結束時使用，中斷請求可與標志同時產生。

也可以在采集到特定數量的采樣后啟動中斷。
