產品特性

IGCT模塊

品牌

ABB

系列

5SHX1060H0003

型號

5SHX1060H0003

供電電源

115-240V

接口及數量

原廠

接口方式

端子接口

支持協議

通訊協議模塊

展開

ABB 5SHX1060H0003 IGCT模塊可控應用中高壓變頻

ABB 5SHX1060H0003 IGCT模塊可控應用中高壓變頻

ABB 5SHX1060H0003 IGCT模塊可控應用中高壓變頻

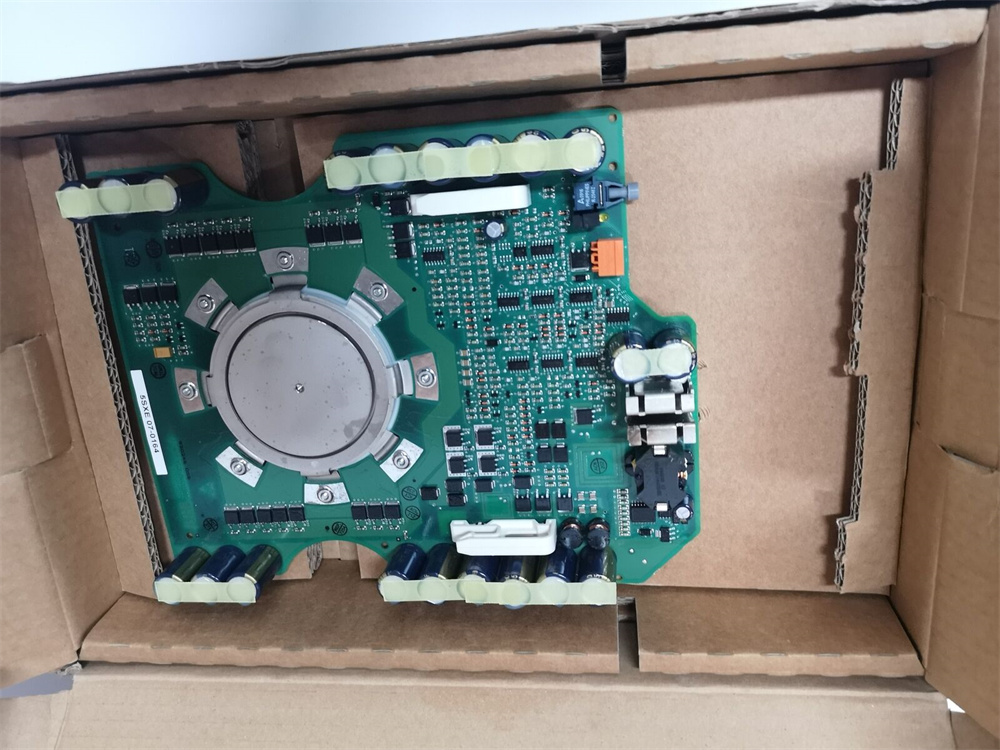

5SHX1060H0003 GTO關斷SOA（安全操作區）得到了改進在高功率（3 kA/4.5 kV）下所謂的“硬盤驅動器”，

其中集成柵極驅動器在陽極之前將陰極電流整流為零電壓開始上升。所需的門電路電感非常低通過

同軸門獲得與多層組合的饋通PCB柵極驅動連接；5SHX1060H0003可以實現≥5–6 kA/?s的值20伏的柵極電壓

。當陰極電流為零時，剩余的陽極電流完全換向到柵極單元，5SHX1060H0003保持低阻抗模式通過避免柵極過驅動

，柵極驅動能量消耗被化。5SHX1060H0003“硬”柵極驅動器將晶閘管從pnpn鎖存狀態轉換為pnp模式在1?s內。

關斷完全在晶體管模式下發生，從而消除任何閂鎖的可能性。關閉是因此同質化，5SHX1060H0003擴大了SOA到完

全動態雪崩（峰值）由于其在晶閘管模式下的導通操作，IGCT具有固有的較低傳導損耗比IG器

件。緩沖層，5SHX1060H0003可以與IGCT以及IG是導致這兩個設備的開關損耗相當（忽略IG的導通損耗更高

為二極管恢復保護）。5SHX1060H0003改進后的損耗特性和無緩沖器操作使IGCT應用具有效益，開關頻率在

范圍為500Hz至2kHz。
